CS83系列智能电容器用控制器
CS83系列智能电容器用控制器与智能电容器配套使用，产品外形美观大方，通用仪表尺寸，安装使用方便。通过大尺寸液晶和按键实现人机对话，具备采集并显示电测量数据，监測和显示智能电容器运行工况、投切状态，以及根据无功功率与功率因数自动控制投切电容器等功能。采用新型的无功趋势潮流判断算法，特别适合用于功率因数变动大的场合。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CS83系列智能电容器用控制器与智能电容器配套使用，产品外形美观大方，通用仪表尺寸，安装使用方便。通过大尺寸液晶和按键实现人机对话，具备采集并显示电测量数据，监測和显示智能电容器运行工况、投切状态，以及根据无功功率与功率因数自动控制投切电容器等功能。采用新型的无功趋势潮流判断算法，特别适合用于功率因数变动大的场合。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CS83系列智能电容器用控制器与智能电容器配套使用，产品外形美观大方，通用仪表尺寸，安装使用方便。通过大尺寸液晶和按键实现人机对话，具备采集并显示电测量数据，监測和显示智能电容器运行工况、投切状态，以及根据无功功率与功率因数自动控制投切电容器等功能。采用新型的无功趋势潮流判断算法，特别适合用于功率因数变动大的场合。
Product features
● 采集并动态显示电网的各个参数值，参数设置简单，设置的参数断电不丢失；
● 自动检测低压智能电容器的数量、类型、温度、容量等信息，并按电网无功参数控制低压智能电容器投切；
● 具有过压、欠压、过流、过温、谐波保护，电容器故障报警，当电网参数超过各设定限制时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命；
● 采用电压、电流、功率因数及无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡；
● 在动作延时时间内多点采样上述值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投入或切除）；
● 具有手动自动切换功能。置手动时，能手动操作电容器的投入或切除；置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；
● 电压、电流相序检測功能，当相序错误或缺相时，提示出错；
● 输出为编码循环方式，容量相同的智能电容器循环投切以延长电容使用寿命，容量不同的则按要求编码，进行动态适配补偿提高补偿精度，用较少的动作次数获得最好的补偿效果。
Use instructions

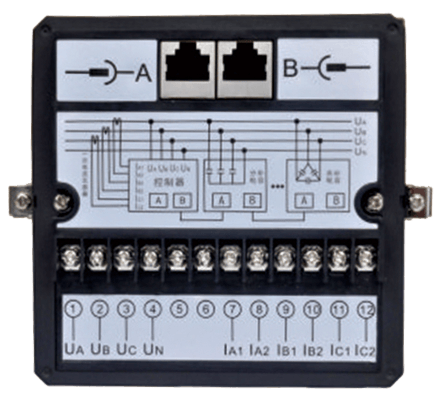

产品接线部位说明 - 控制器的电气接线端子定义如图所示
控制器安装时，对照后面板电气原理图进行接线，具体接线方式：
Other Product Readme
二次电流互感器（分单相三相两种规格）

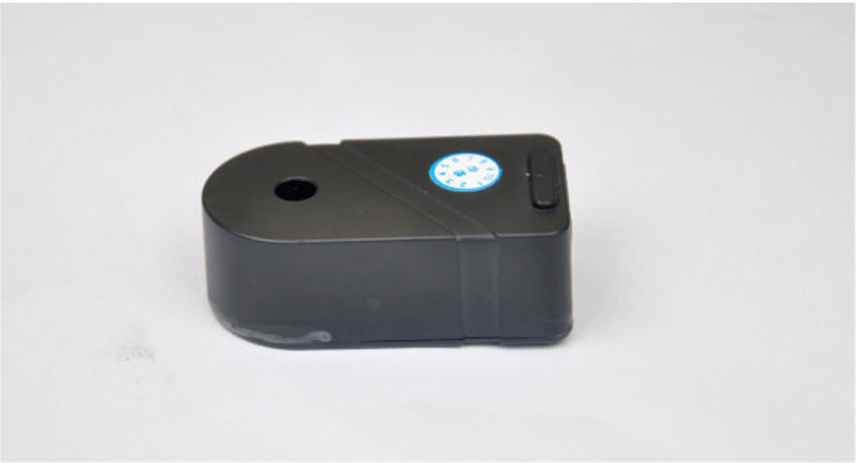

单相互感器实物图

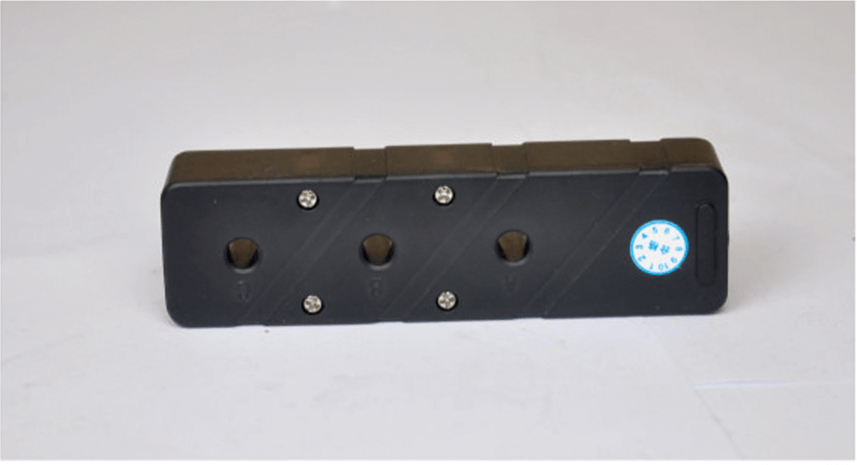

三相互感器实物图
智能电容器在不带控制器进行无功自动补偿时，需配置本公司配套的二次电流互感器，用于电流的二次采样。CS－CT二次电流互感器，体积很小，将标准的一次电流互感器的二次侧电流（0－5A）变换成毫安级电流。
互感器实物接线图

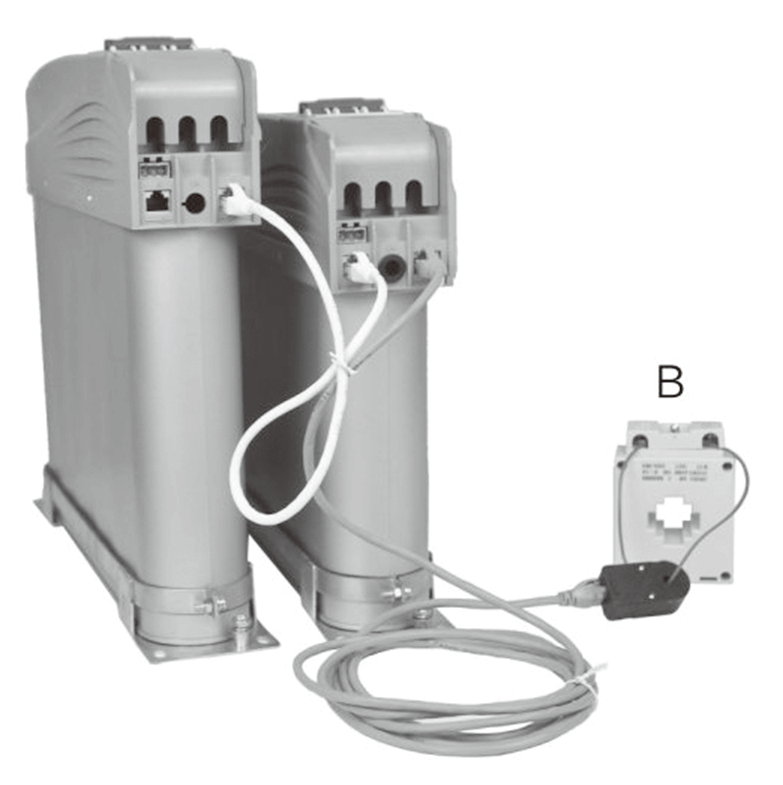

单相互感器实物接线图

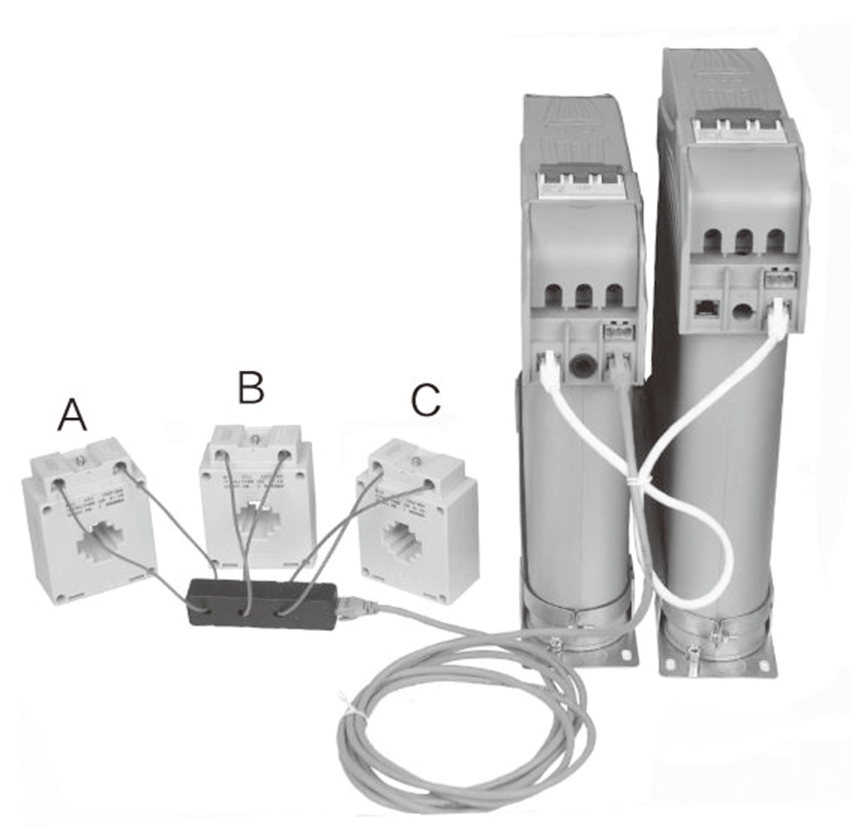

三相互感器实物接线图
Other Product readme

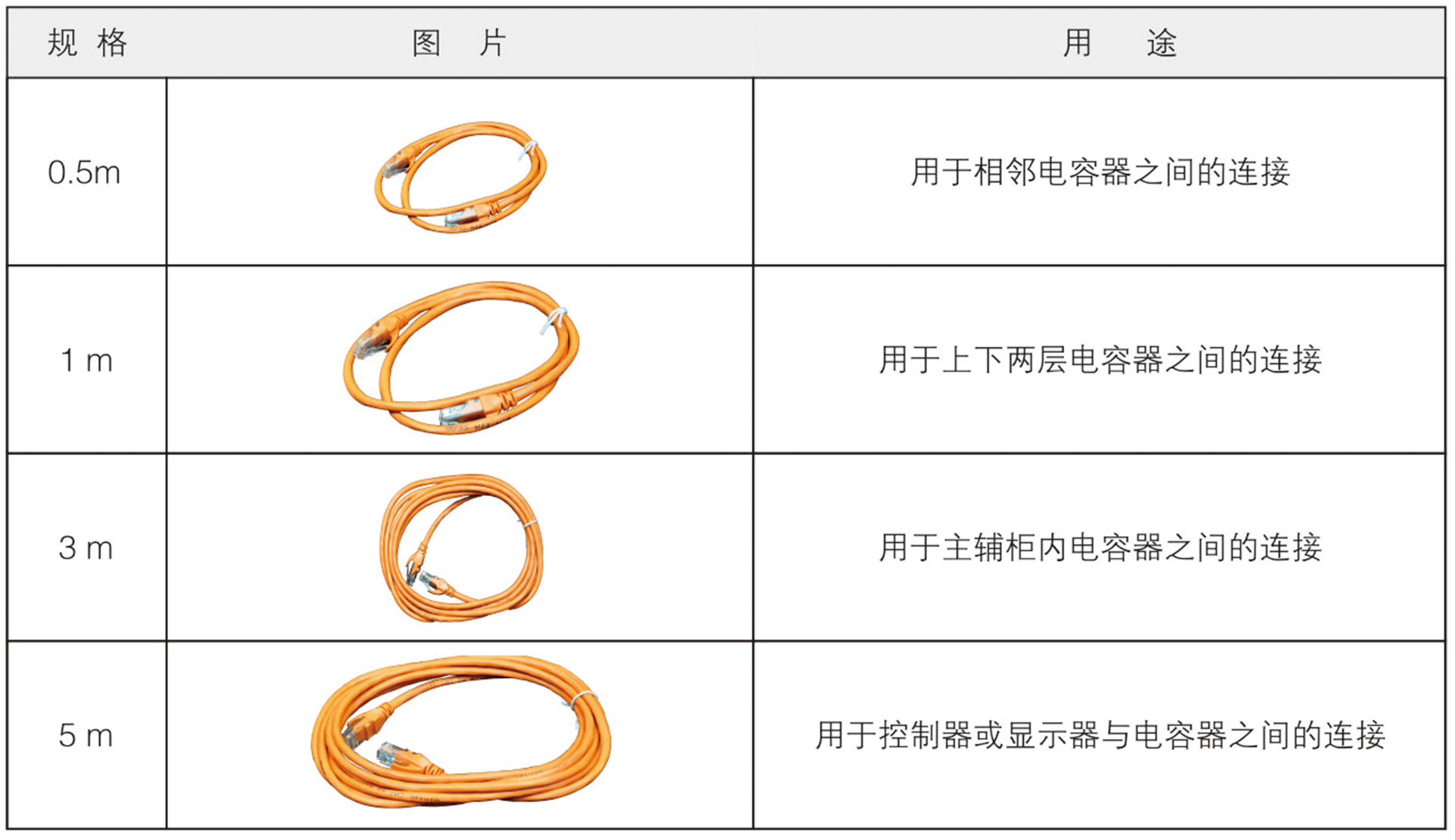

RS485通讯线使用说明
接线端子使用说明
| 电源 | 适用电源 | 交流50Hz，380V |
|---|---|---|
| 额定功耗 | 不大于2WN | |
| 绝缘电阳 | ≥2MQ | |
| 机械特性 | 外形尺寸 | 120（宽）×12（高）×95（深）mm |
| 安装开孔尺寸 | 111（宽）×111（高） | |
| 工作环境 | 环境温度 | -40℃~+80℃ |
| 大气压力 | 79．5～106．0kpa，无腐蚀气体场所 | |
| 湿度 | ≤90％ | |
| 海拔高度 | ≤2000m | |
| 隔离耐压 | 电源＞2500V | |
| 保质期 | 产品保质期 | 3年 |
