CS82系列抗谐型智能电容器是以△型或Y型低压电力电容器为主体，采用微电子软硬件技术、微型传感器技术、微型网络技术和电器制造技术等最新技术成果，实现智能化低压无功补偿功能能方便地实现过零投切、保护、测量、信号指示、联机等系列功能，是低压无功自动补偿滤波技术的重大突破。产品主要应用于有谐波场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7％电抗器的产品使用于主要谐波为5次及以上的电气环境，串接14％电抗器的产品使用于主要请波为3次的电气环境。
抗谐波滤波功能
有效的抑制谐波和涌流，对谐波形成低阻抗通路。防止电容器过载、绝缘介质的老化、自愈性能下降、使用寿命降低。
过零投切功能
采用电磁式过零投切开关，能准确的在电压为零时投入，电流为零时切除，投切涌流小。
分相补偿功能
分相补偿型产品，各相电容可以分别投切，适用于三相负荷不平衡的场合，提高了无功补偿的精确度。
测量功能
配电电压、电流、无功功率、功率因数测量；CT相位与变比自动测量、校正；各台电容器内部电流、内部温度测量。
保护功能
掉电速切，过流保护；电容器过压、欠压及缺相保护；电容器过温保护，当电容器温度超过65度，电容器整机退运保护，提高使用寿命，确保系统安全运 行。
信号功能
电容器投切状态、过欠补状态、过欠压状态信号；保护动作类型、自诊断故障类信号。
通信功能
电容器和控制器之间采用RS－485通信连接，便于大量采样数据上传及与外设监控终端进行信息交换，构成系统工作。
联机功能
具备网络通信和无线网络通信功能。
智能组网
可自动检测及跟踪系统无功的变化，自动投切电容器组。容量相同的电容器按循环投切原则，容量不同的电容器按适补原则投切。电容器先投先退、先退先投；电容器运行温度低的先投，运行温度高的先退；补偿工况恒定时，电容器每十五分钟循环投切，避免单只电容器长时间投运。
故障自诊断功能
电容器智能控制元件能对本体各项运行参数进行自诊断，一且出现自检故障，整机快速响应，退出运行。
Product Selection

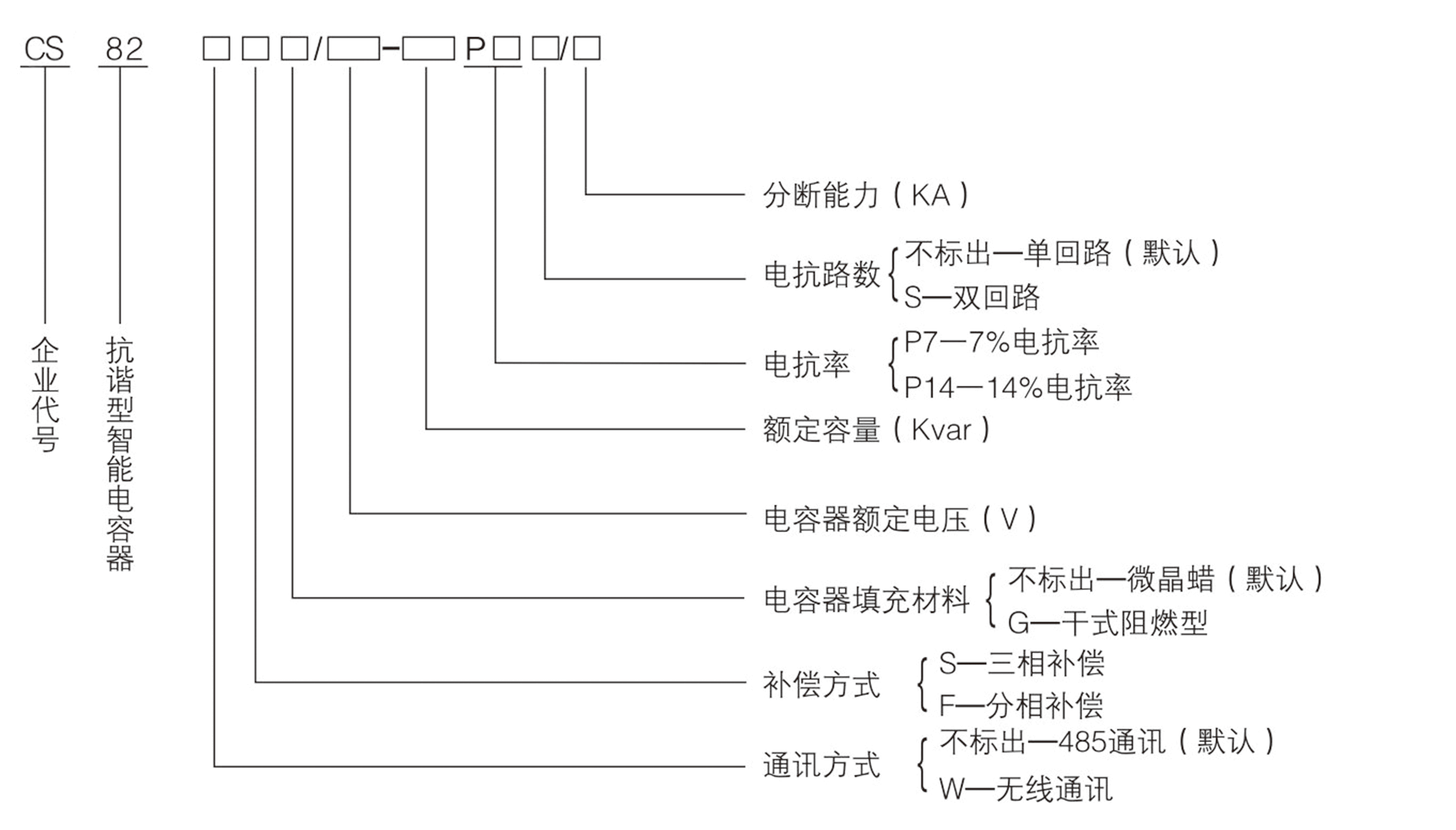

示例：CS82SG／525－40P14／6，表示三相共补抗谐型单电抗干式低压智能电力电容器，通讯方式为RS485，额定电压525V，额定容量40Kvar，电抗率14％，断路器分断能力为6KA。

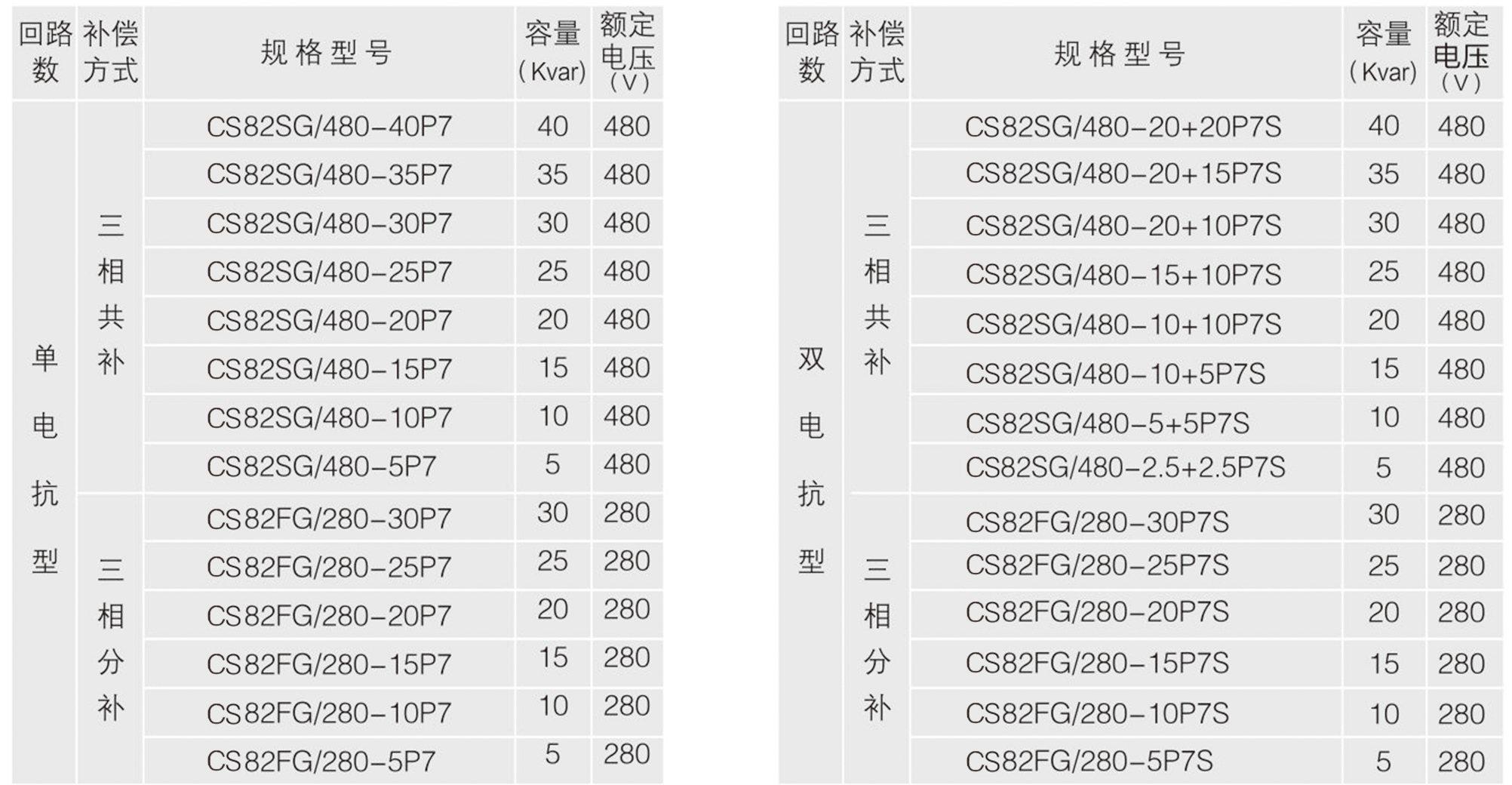

规格型号一览表（以P7电抗率为准）
注：·以上产品电抗率标准配置为P7、P14，其它电抗率可根据客户需求选配。
·表中只是列出了常用产品型号规格，其它型号可详询。
·电抗率P14共补型产品额定电压为525V分补型产品额定电压为300V。
Product features
电抗器具有高线性特点，它是抗谐型智能电容器起抗谐作用的关键部件。电网中的谐波是由非线性负载产生的，电抗器与电力电容器串联后接入电网，也是一种负載，因此如果电抗器的线性度差，呈现一定的非线性，不仅会降低其抗谐功能，而且会产生新的谐波，成为一种新的谐波源。CS82抗谐型智能电容器中电抗器的线性度在负载从0到120％的范围内优于0．1％，因此在工作时几乎无谐波产生。
采用电磁式过零投切开关技术，技术先进，性能稳定可靠，工作过程中无谐波产生，其零投切偏移度小，涌 流小，耐电压、电流冲击能力强，可以在谐波严重的电气环境下运行。
电抗器线圈附加温控开关，使得电抗器过温时能将过温信号传递给控制芯片，自动切断电磁式开关，防止产 品在异常情况下损坏。
采用高品质工业型低压电力电容器，安全性高；内加防爆器及温度传感器，提高产品在有谐波场合下运行可 靠度；内置有微型电流互感器，能有效监测内部电流变化。
串联不同规格电抗器，能有效抑制谐波和涌流。
模块化结构，组合灵活，扩容方便，安装简单，便于维护；智能组网，485通讯接口可以接入后台计算机，进 行配电综合管理；液晶显示，操作简单，维护方便，利于现场故障查找。
采用分散控制模式，100万次以上无故障投切，高可靠性；节能效果显著，有效提高功率因数，降低电能消耗， 改善电能质量。
Use instructions
产品的工作原理
主要是通过在电容器补偿回路中串联与之相匹配的电抗器，同时提高电容、开关的物理参数的方法，目的是：1．有效抑制谐波，避免电容合闸时产生电流放大，保证补偿设备正常运行；2有效吸收电网中的部分谐波，防止倒送至电网加重污染。

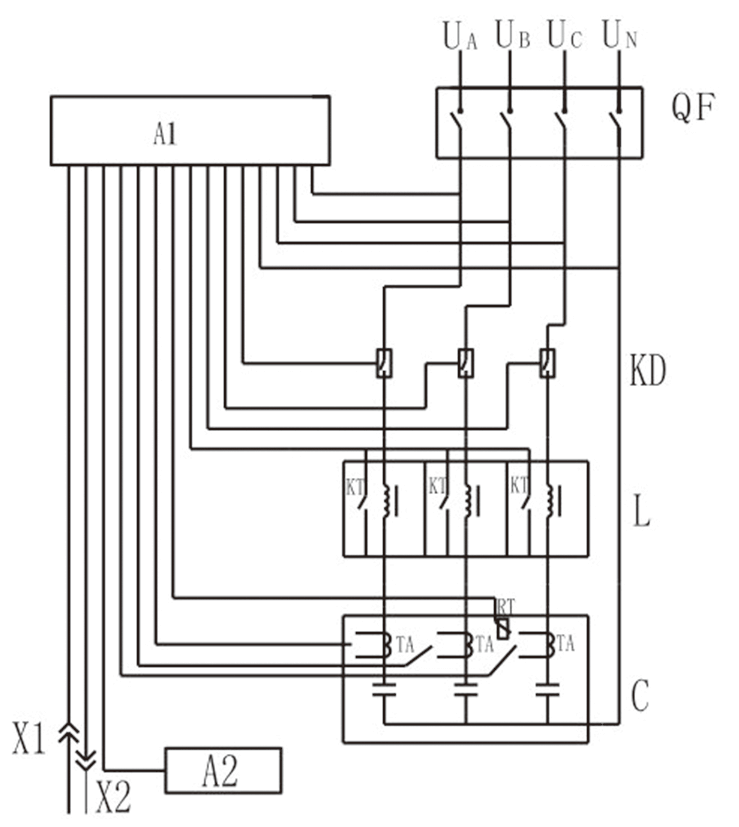

抗谐型智能电容器工作电气原理示意图
A1－智能控制组件 TA－微型电流互感器 KT一－温控传感器 Qf－断路器
Kd－零投切开关电器 C－低压电力电容器 Lー串联电抗器 X1ー联机插件
X2－状态指示灯插件 A2－人机联系组件 Rtー温度传感器 UA、UB、Uc、UNー三相四线电源
抗谐型智能电容器的抗谐波特性由电抗率决定的，电抗率是电抗器的感抗和电容器的容抗之间的比值。
电抗器感抗值若以抑制3次谐波考虑时，即j3ωL－j／3ωC＞0，则ωL＞0．11ωC，感抗值应大于容抗值得11％；若以抑制5次谐波考虑时，j5ω L－j/5ωC＞0，ωL＞0．04ωC，感抗值应大于容抗的4％；若以抑制7次谐波考虑时，j7ωL－j/7ωC＞0，ωL＞0．02ωC，感抗值应大于容抗值的2％。考虑到电力电容器在运行中的容量衰减（容抗值要增大）等因数，电抗器的感抗值一般应考虑一个可靠系数（一般取1．2－1．5）。因此电抗率一般取7％，以抑制5次及5次以上谐波，取14％抑制3次及3次以上谐波。
为能在各种情况下可靠运行，低压电力电容器的额定电压一般会高于工作电源的额定电压，如工作电源电压0．4KV，低压电力电容的额定电压一般取0．45KV。
由于CS82抗谐型智能电容器中串有电抗器，使得低压电力电容器所受 实际的电压高于外电源电压。
计算公式为：
Uc=(1+α)Ud
Uc：低压电力电容器承受的实际电压（V）
Ud加于串联电抗器、电容器上的外电源电压（即产品电源电压）（V）
α：电抗器感抗与容抗的比值（即电抗率）。
因此，低压电力电容器的工作电压应低于其额定电压。故P7共补产品额定电压取0．48KV，P14共补产品额定
电压取0．525KV。
CS82抗谐型智能电容器由于电抗器的作用，使产品的额定容量与低压电力电容器额定容量不相同，二者关系如下：
Qd= Ud²Qc/(1-α )Ue²
Od：产品的额定容量（Kvar）；
Ud：产品的额定电压（V）；
Oc：低压电力电容的额定容量（Kvar）；
Ue:低压电力电容器的额定电压（V）；
α：电抗器感抗与容抗的比值（即电抗率）。
人机界面说明

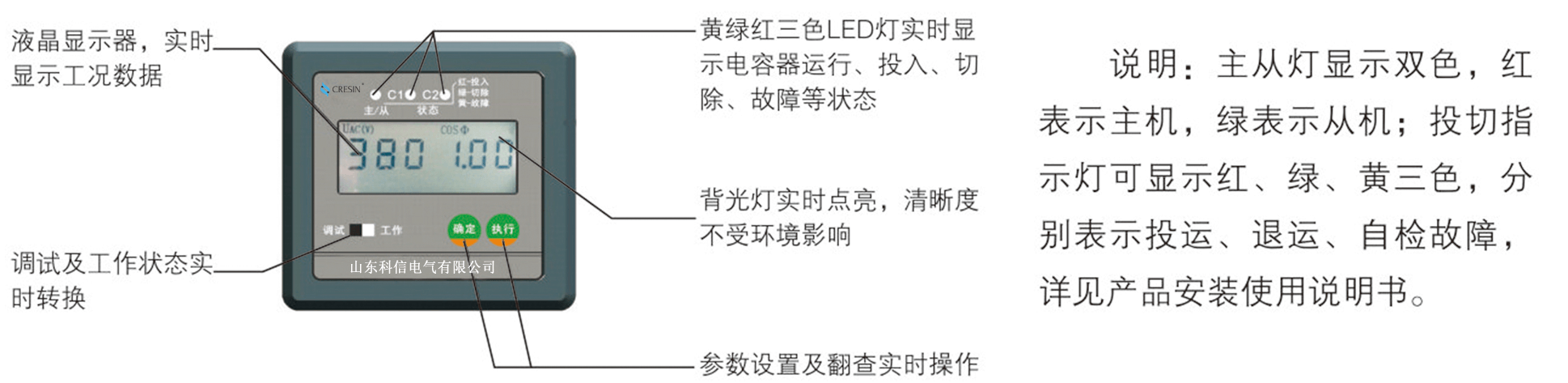

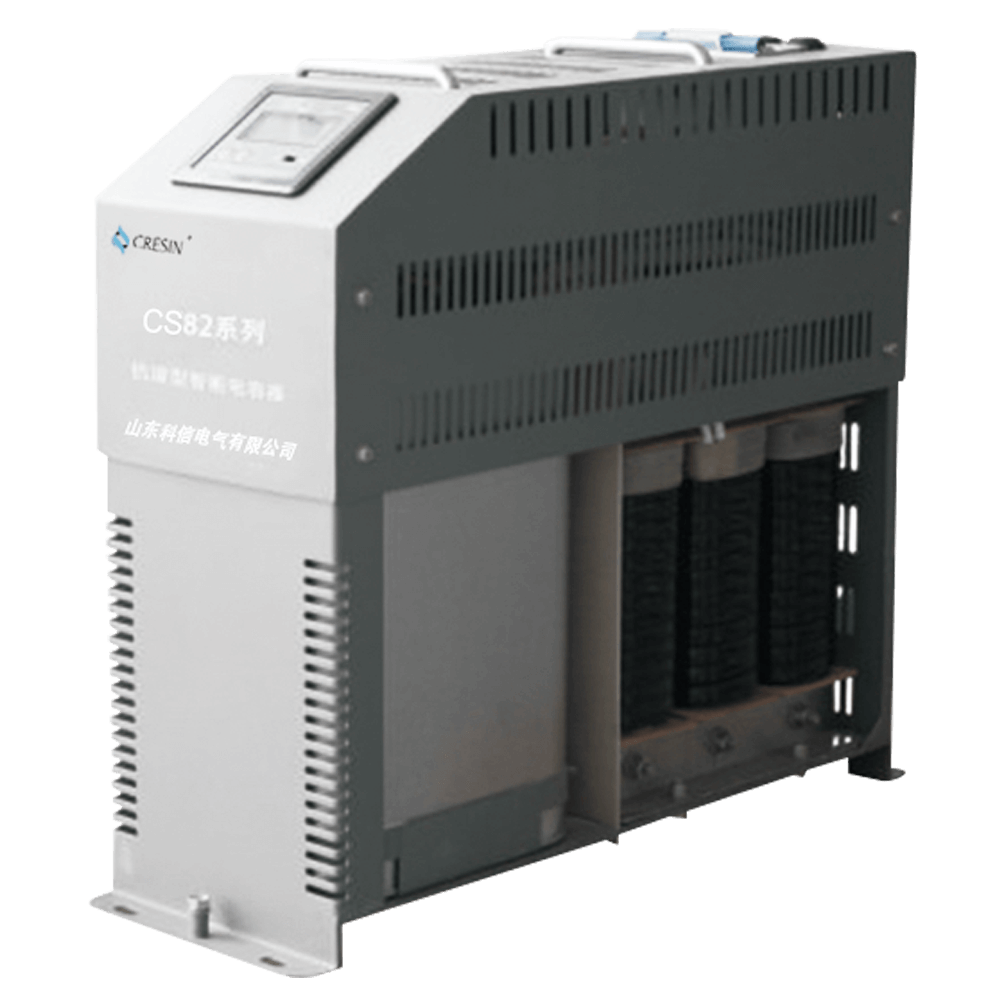

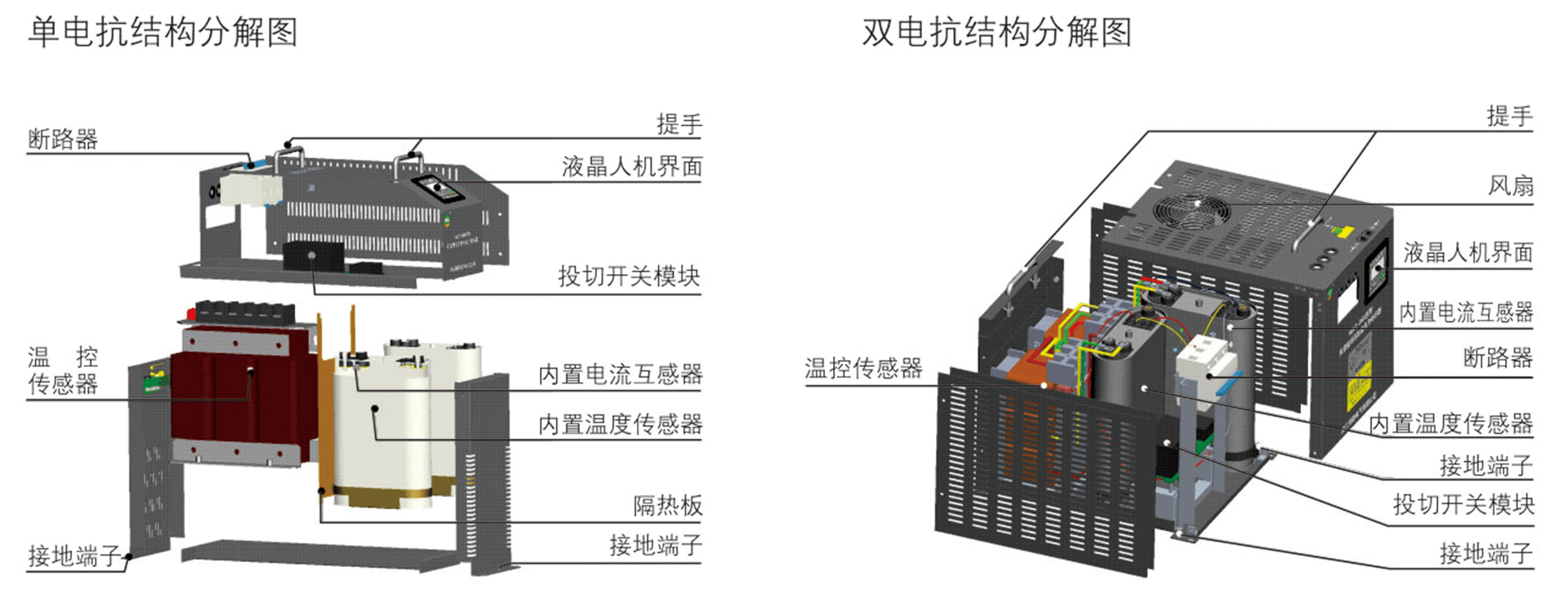

按照补偿回路数及串电抗个数：分为单电抗型和双电抗型，见下图产品外观示意：

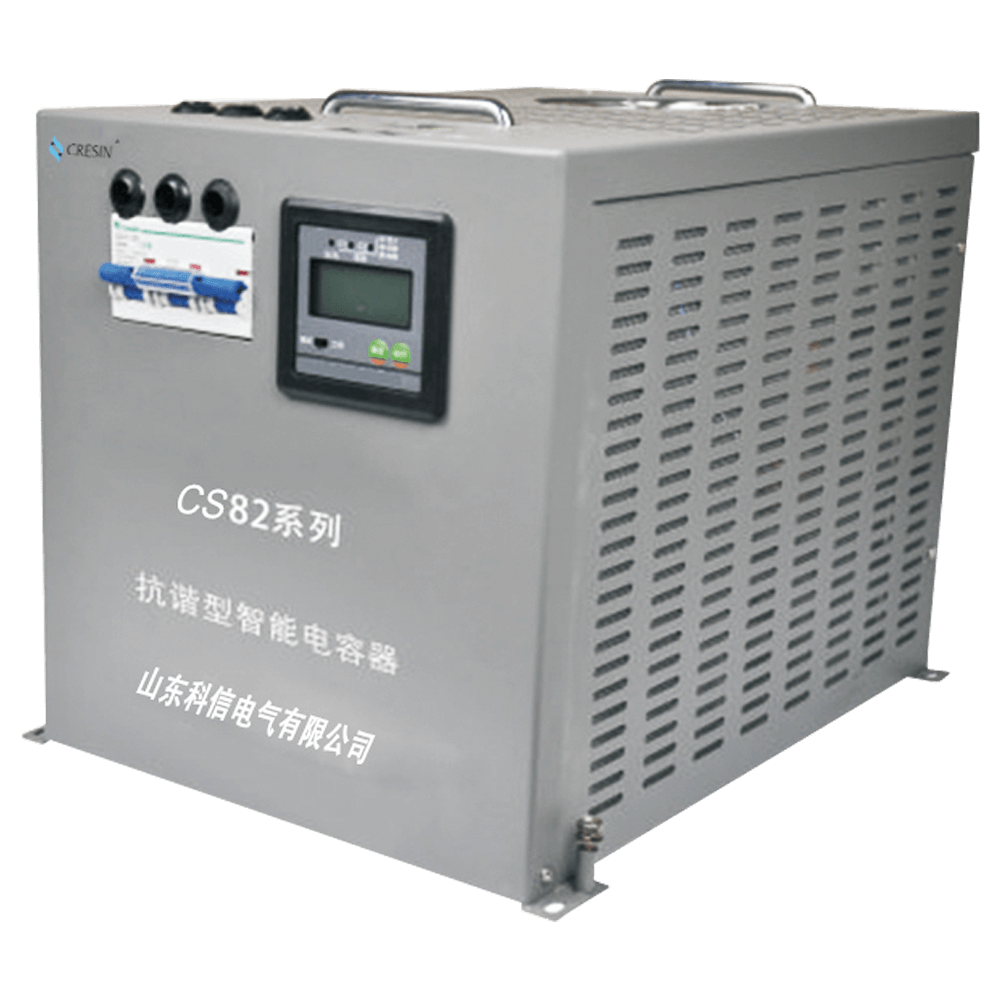

单电抗器

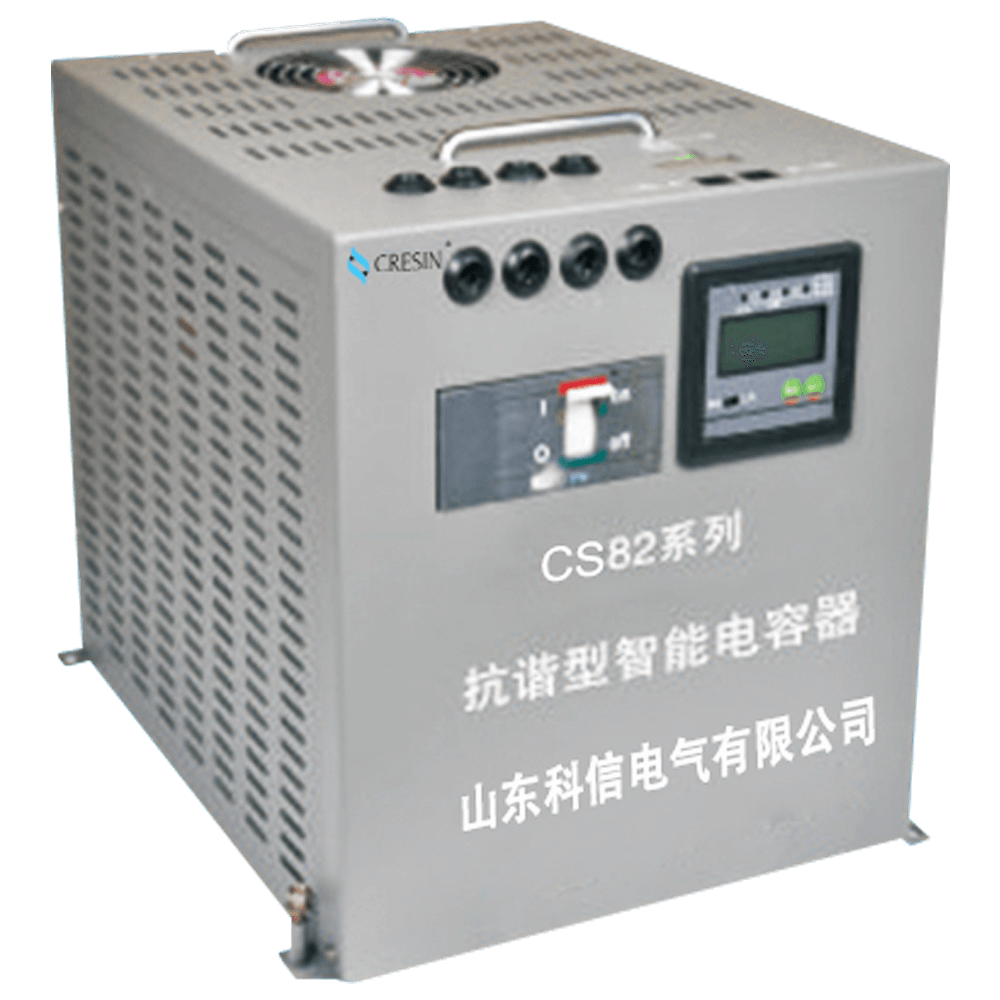

双电抗器
注：内置温度传感器：实时监测电容器内部温度。
内置电流互感器：实时监测电容器内部电流。
隔热板：采用环氧树脂板能很好的隔断电容与电抗之间的热传导。

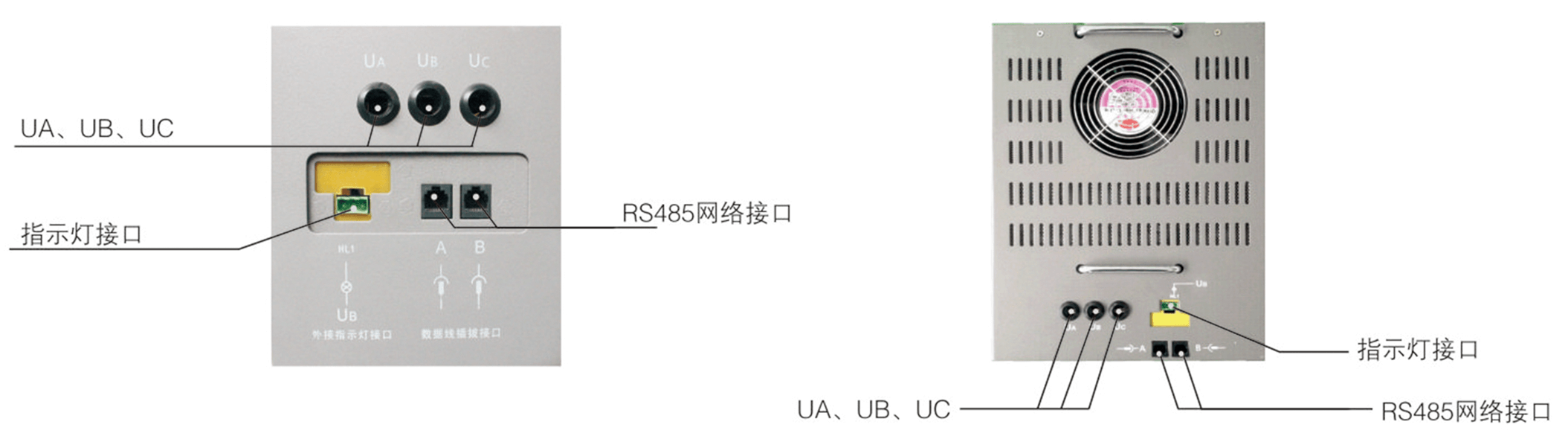

接地端子：用于接地保护，方便现场接线。

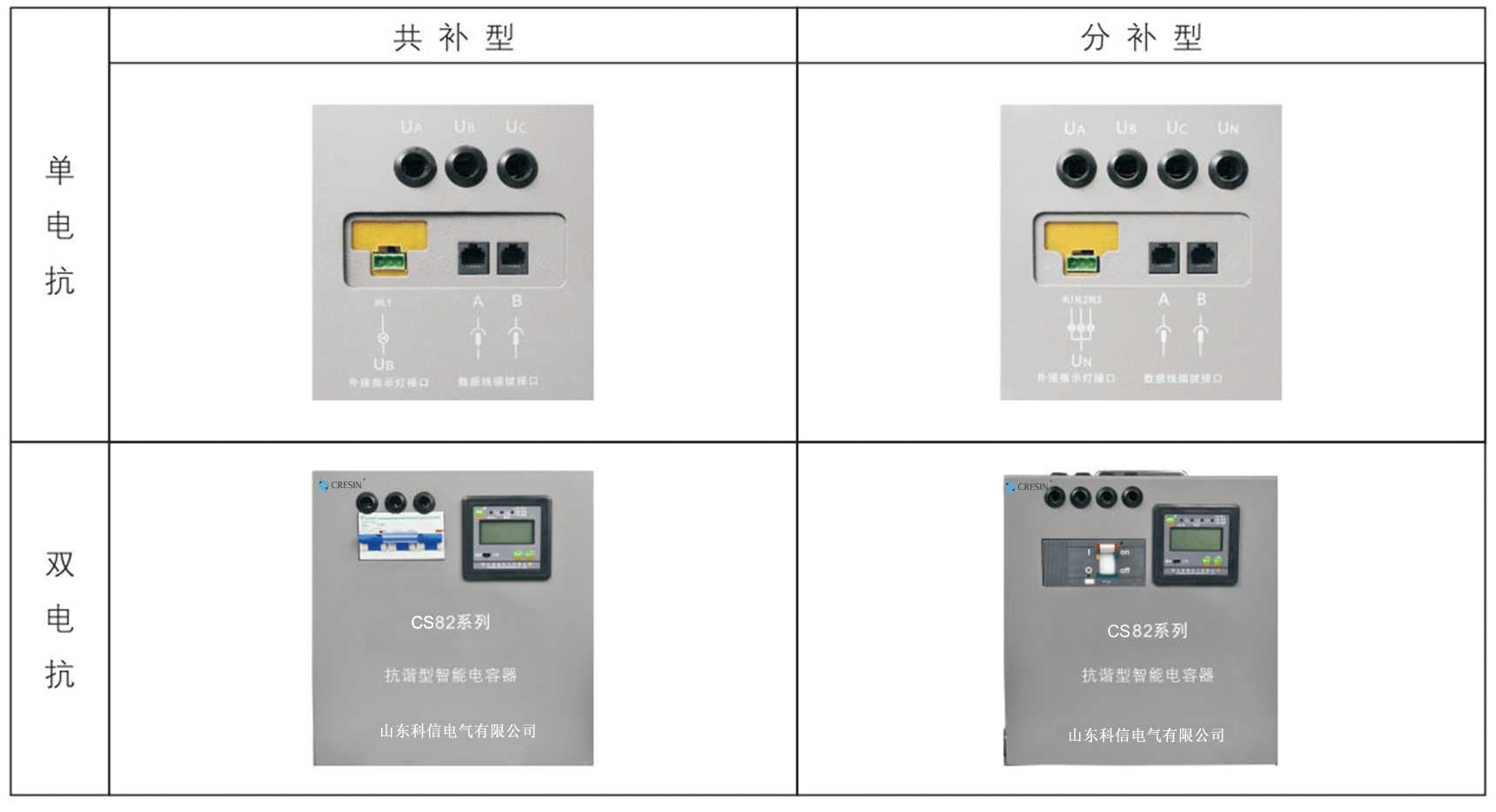

按照补偿方式分类：分为共补型和分补型。产品接线部位图示见下图：
注：·以上产品电抗率标准配置为P7、P14，其它电抗率可根据客户需求选配。
·以上产品的断路器可选配微型断路器或者塑壳断路器。
·分补型产品的回路数为单回路。

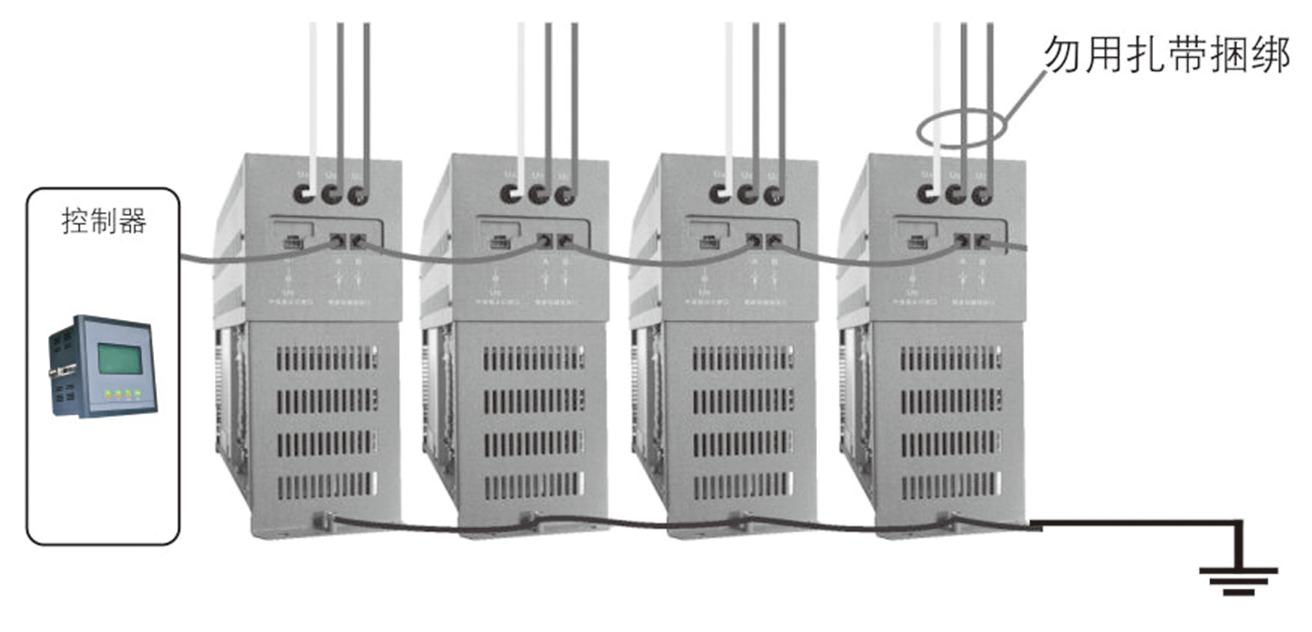

产品接线部位说明

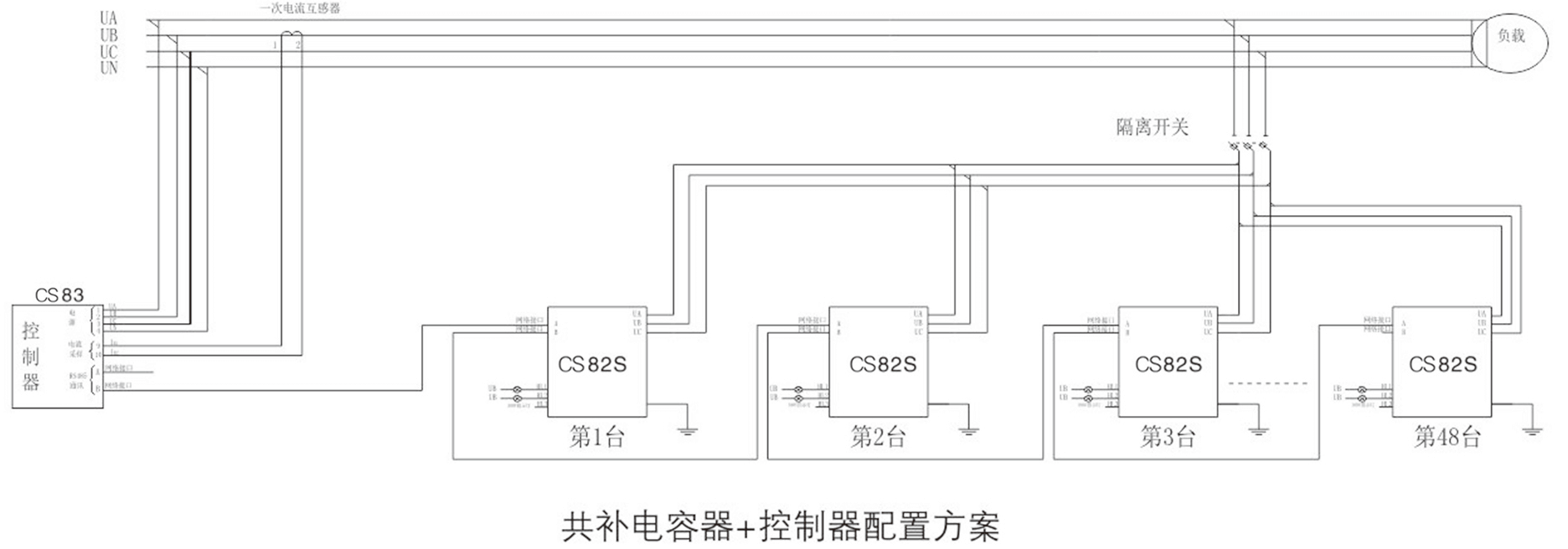

产品电气接线示意图
电气接线原理图例

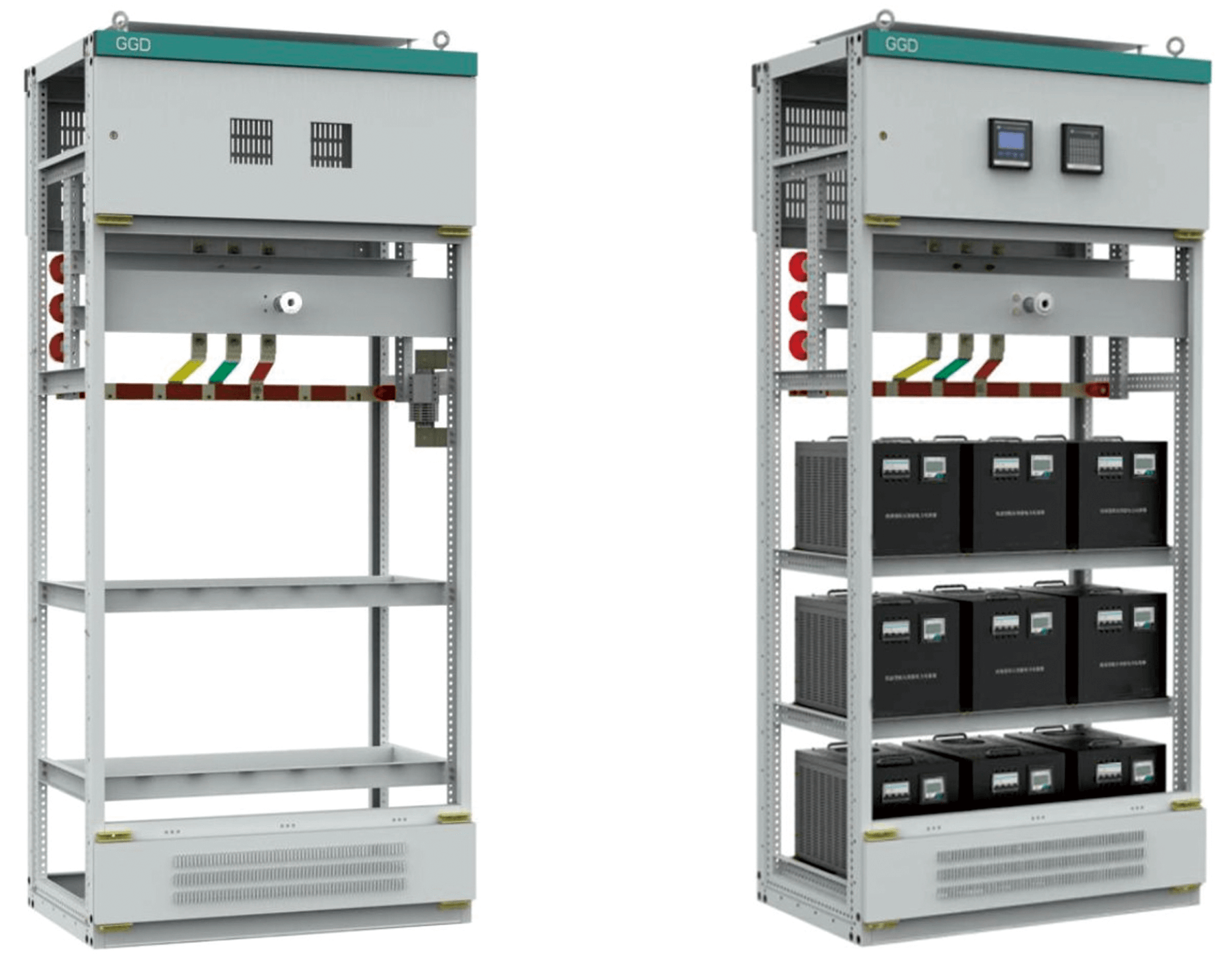

双电抗产品在GGD柜（宽1000mmx深600或800mm）中的安装图示
Product size

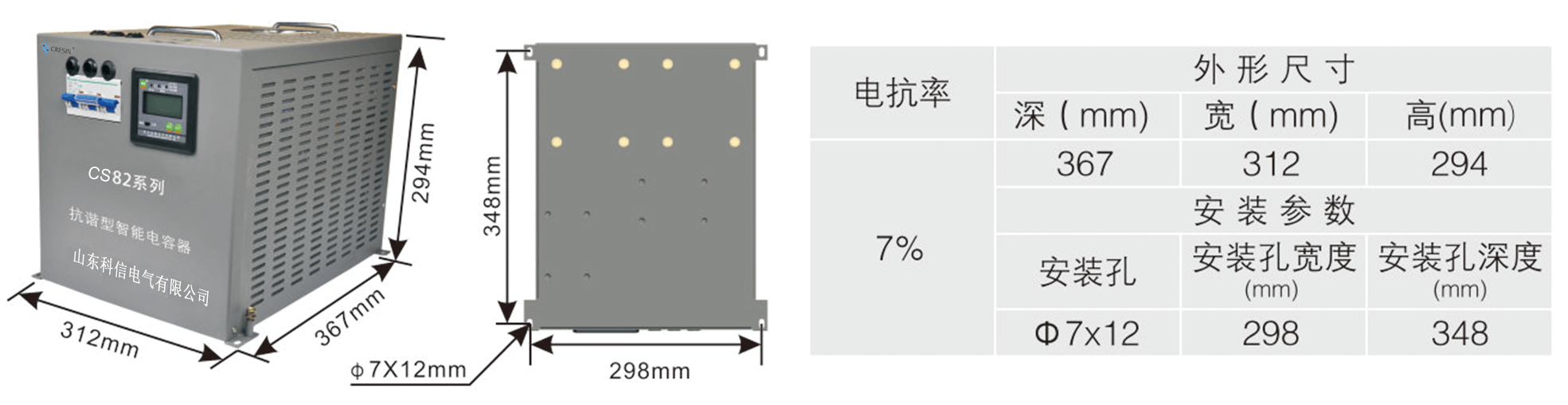

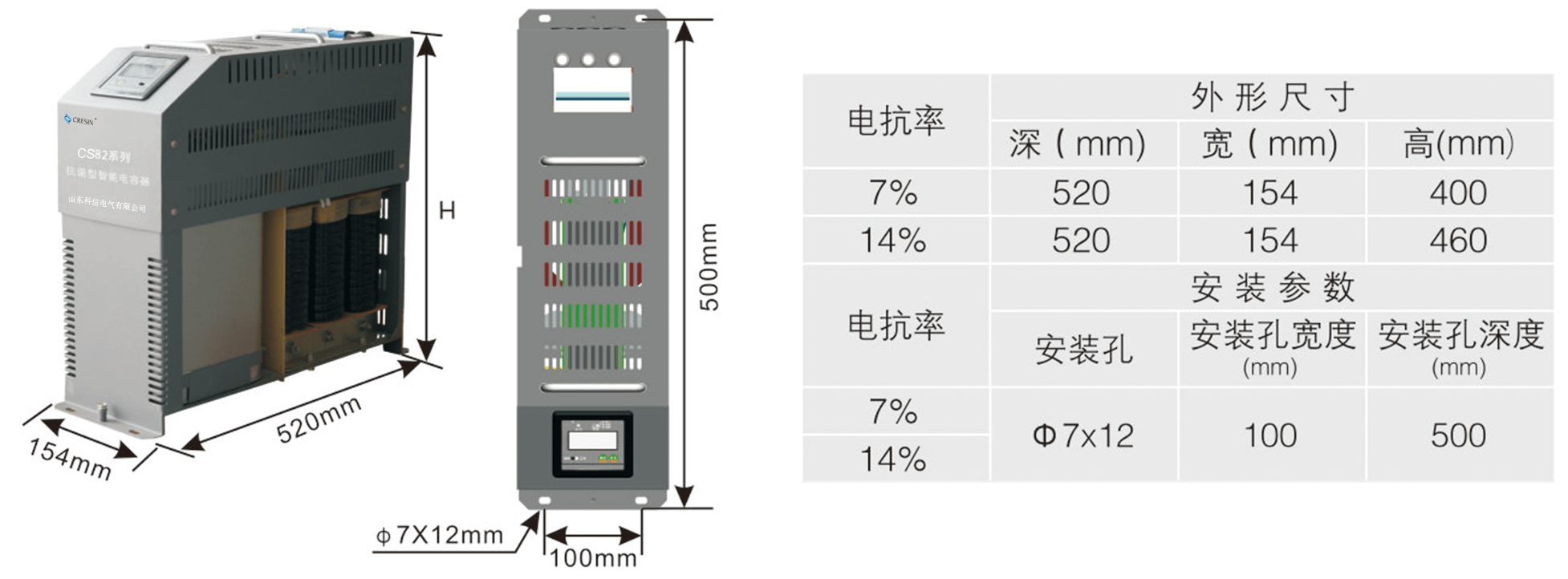

单电抗产品外形及安装尺寸
双电抗产品外形及安装尺寸
| 环境条件 | 工作环境温度 | ﹣10~55℃；特殊环境温度需定制） | ||||
|---|---|---|---|---|---|---|
| 相对湿度 | 40℃，20~90% | |||||
| 海拔高度 | ≤2000m；（特殊海拔需定制） | |||||
| 电源条件 | 额定电压 | 380V AC | ||||
| 电压偏差 | ±20% | |||||
| 电流波形 | 电流谐波≤40% | |||||
| 电压波形 | 正弦波，总畸变率≤5% | |||||
| 工频频率 | 48.5~51.5Hz | |||||
| 功率消耗 | ＜3W(切除电容器时)；＜4W（投入电容器时） | |||||
| 电气安全 | 电气间隙与爬电距离、介电性能、短时耐受强度和短路保护功能、安全防护均符合中户人民共和国电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T15576-2008《低压无功功率静态补偿装置总技术条件》中相应条款要求。 | |||||
| 保护误差 | 电压 | ≤±0.5%(70%Un~130%Un) | ||||
| 电流 | ≤±0.5%(5%In~120%In) | |||||
| 温度 | ±1℃ | |||||
| 测量误差 | 电压 | ≤±0.5%(70%Un~130%Un) | ||||
| 电流 | ≤±0.5%(4%In~120%In) | |||||
| 无功功率 | ≤±2% | |||||
| 功率因数 | ±0.02(4%In~120%In) | |||||
| 温度 | ±1℃ | |||||
| 无功补偿参数 | 无功补偿误差 | ≤最小电容器容量的±5% | ||||
| 电容器投切间隔 | 5-185S可调 | |||||
| 无功容量 | （三相式）单台≤40Kvar；（分相式）单台≤30Kvar | |||||
| 状态显示器 | 最多40台联机工作 | |||||
| 控制器 | 最多48台联机工作 | |||||
| 灵敏度 | 200mA | |||||
| 可靠性参数 | 控制投切准确率 | 100% | ||||
| 投切开关电器机械动作寿命 | 100万次以上 | |||||
| 电容器容量运行时间衰减率 | ＜2%/年 | |||||
标准电气柜内安装台数与容量配置
CS82抗谐型智能电容器适用于标准电气柜内（GGD、GCK、GCS、MNS等）安装使用。高度2200mm电气柜内单电抗产品可装上下两层，双电抗产品可装上中下三层。双电抗产品在深度1000mm电气柜内单层可安装前后两排。详见下表
| 机柜深度（mm) | 600 | 800 | 1000 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 机柜宽度（mm) | 600 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 | ||
| 最大台数（台） | 单电抗 | 共补 | 6 | 8 | 10 | 6 | 8 | 10 | 6 | 8 | 12 |
| 分补 | 6 | 8 | 10 | 6 | 8 | 10 | 6 | 8 | 12 | ||
| 双电抗 | 共补 | 6 | 6 | 9 | 12 | 12 | 18 | 12 | 12 | 18 | |
| 分补 | 6 | 6 | 9 | 12 | 12 | 18 | 12 | 12 | 18 | ||
| 最大容量（Kvar） | 单电抗 | 共补 | 240 | 320 | 400 | 240 | 320 | 400 | 240 | 320 | 480 |
| 分补 | 180 | 240 | 300 | 180 | 240 | 300 | 180 | 240 | 360 | ||
| 双电抗 | 共补 | 240 | 240 | 360 | 480 | 480 | 720 | 480 | 480 | 720 | |
| 分补 | 180 | 180 | 270 | 360 | 360 | 540 | 360 | 360 | 540 | ||
