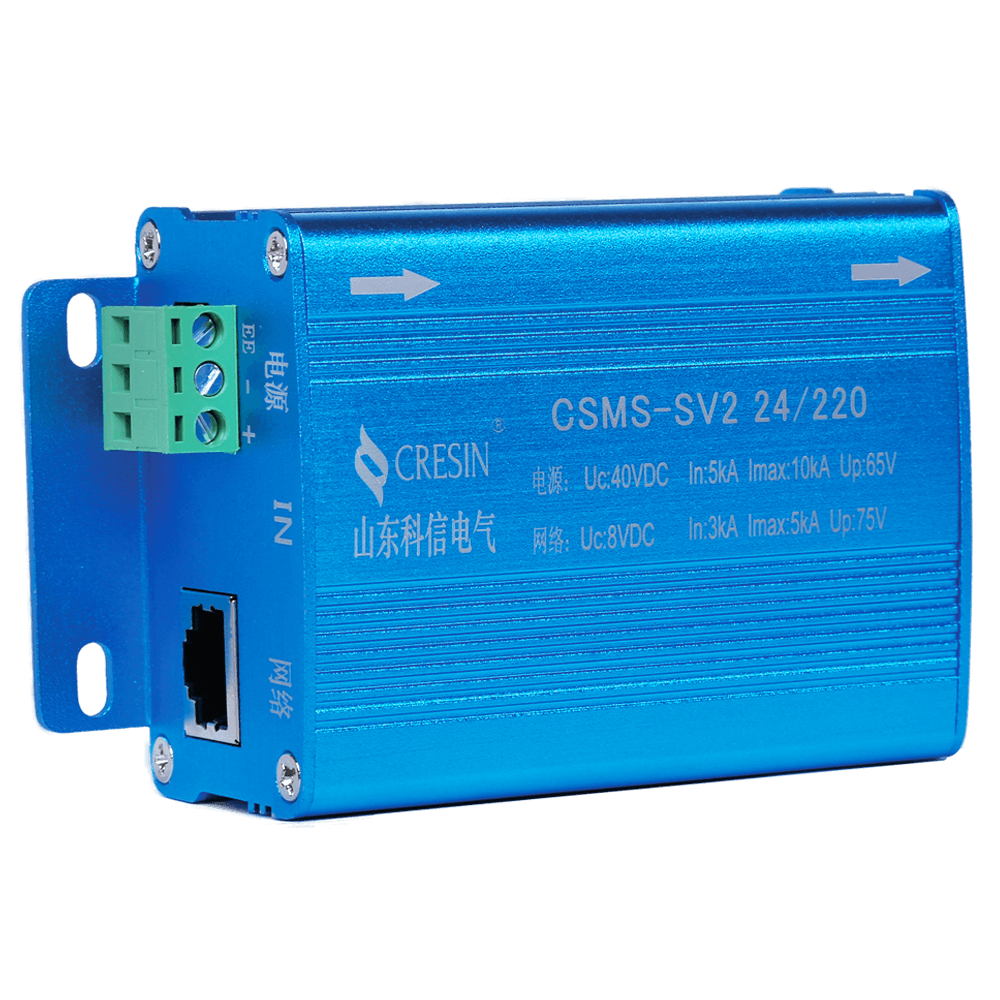

CSMS-SV2 24系列浪涌保护器

       CSMS-SV系列网络摄像机电涌保护器依据IEC和GB标准设计和制造，适用于交直流供电、采用网络端口的监视摄像机电涌保护，多功能一体化设计，依据等电位原理处理雷电脉冲电流，通过避雷器的作用，将雷电脉冲电流在避雷器内部进行电位平衡处理，使连接到受保护设备的各种线路之间没有电位差，从而达到避雷目的，其避雷效果卓越、稳定，与接地电阻大小无关，甚至不接地也不影响避雷效果（但依用电安全相关规定，最好接地）；避雷形式特别，避雷时电源、信号不中断，不影响设备的正常运作。产品采用两级串联式联动式保护，最大放电电流（8/20μS）可达10kA，传输特性达100MHz，插入损耗低，可以充全面保护CCTV监视设备。

       适用于各种设备的100MHz内的网络接口与24VDC电源的综合防雷保护。也适用于其他类似设备的防雷保护。

安装说明

Installation instructions

电源线路的“L/+”为火线/正极，“N/–”为零线/负极；EE为等电位端。

安装时请根据安装示意图所示连接， EE接到周边设备的金属外壳或接地接口上，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。

防雷器电源部分带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。
