CSTS系列电量变送器
CSTS系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB／T13850－1998、IEC－688标准。
立即询价 （周一至周五 9:00-18:00）
CSTS系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB／T13850－1998、IEC－688标准。
立即询价 （周一至周五 9:00-18:00）
CSTS系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB／T13850－1998、IEC－688标准。

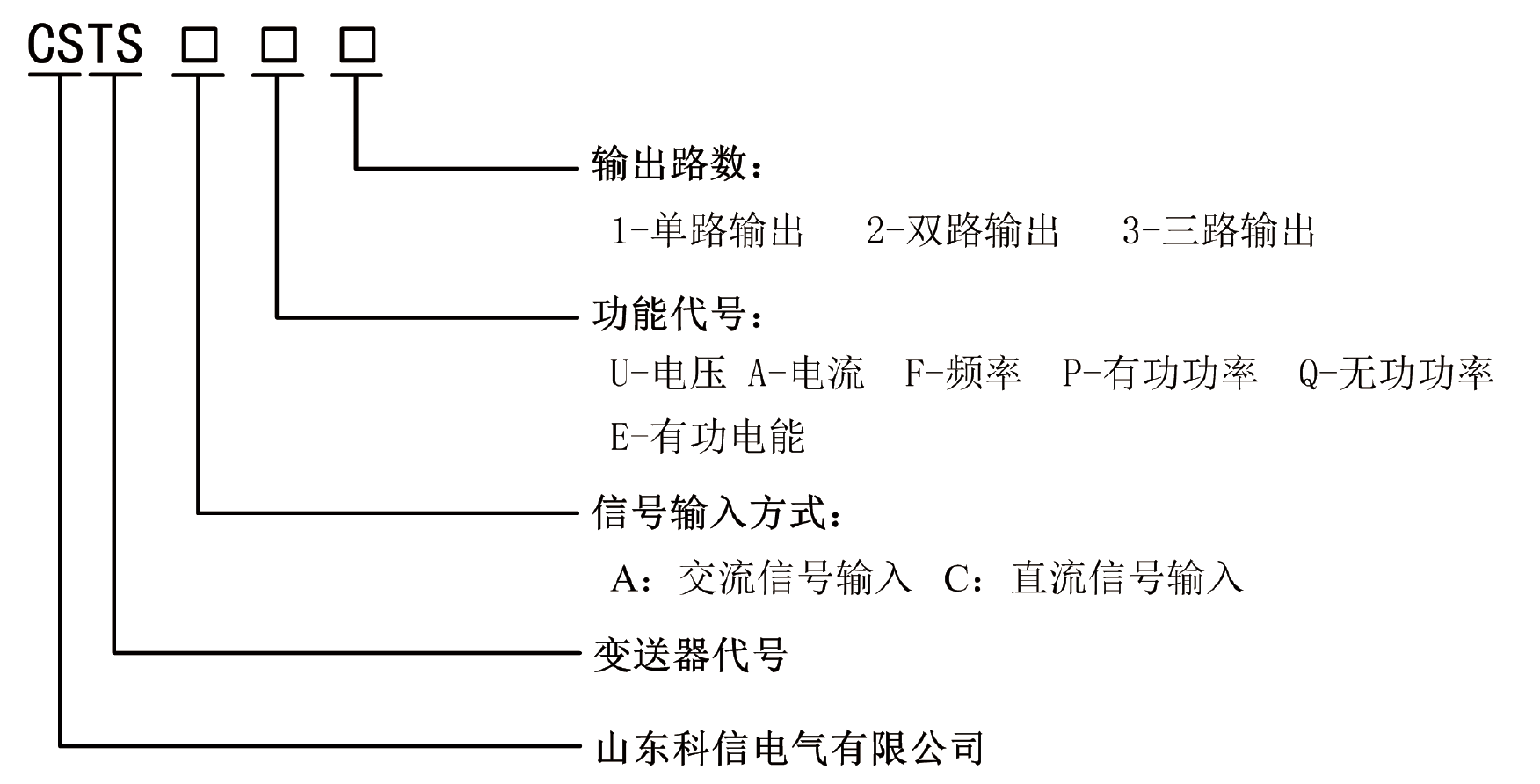

型号命名
Product features
● 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量；
● 正反向有功／无功电能计量；
● 分时电能计量、分时电能定时抄表；
● 测量三相电压、三相电流的总谐波畸变率（THD），2－31次奇次诺波分量；
● 提供数码管或液晶显示，本地数据查询；
● 菜单直观，按键操作简单；
● 电流、电压变比可编程；
● 提供多回路的漏电流监控；
● 提供多回路控制节点，可用于报警、跳闸等控制；
● 支持消防联动，远程切断故障回路；
● 支持RS－485通讯， Modbus－RTU协议；
● 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出；
● 安装方便，接线简单，工程量小；
● 宽范围交直流通用电源：AC／DC85V265；
● 可完成 SCADA、PLC中多种通讯软件的组网；
Installation instructions

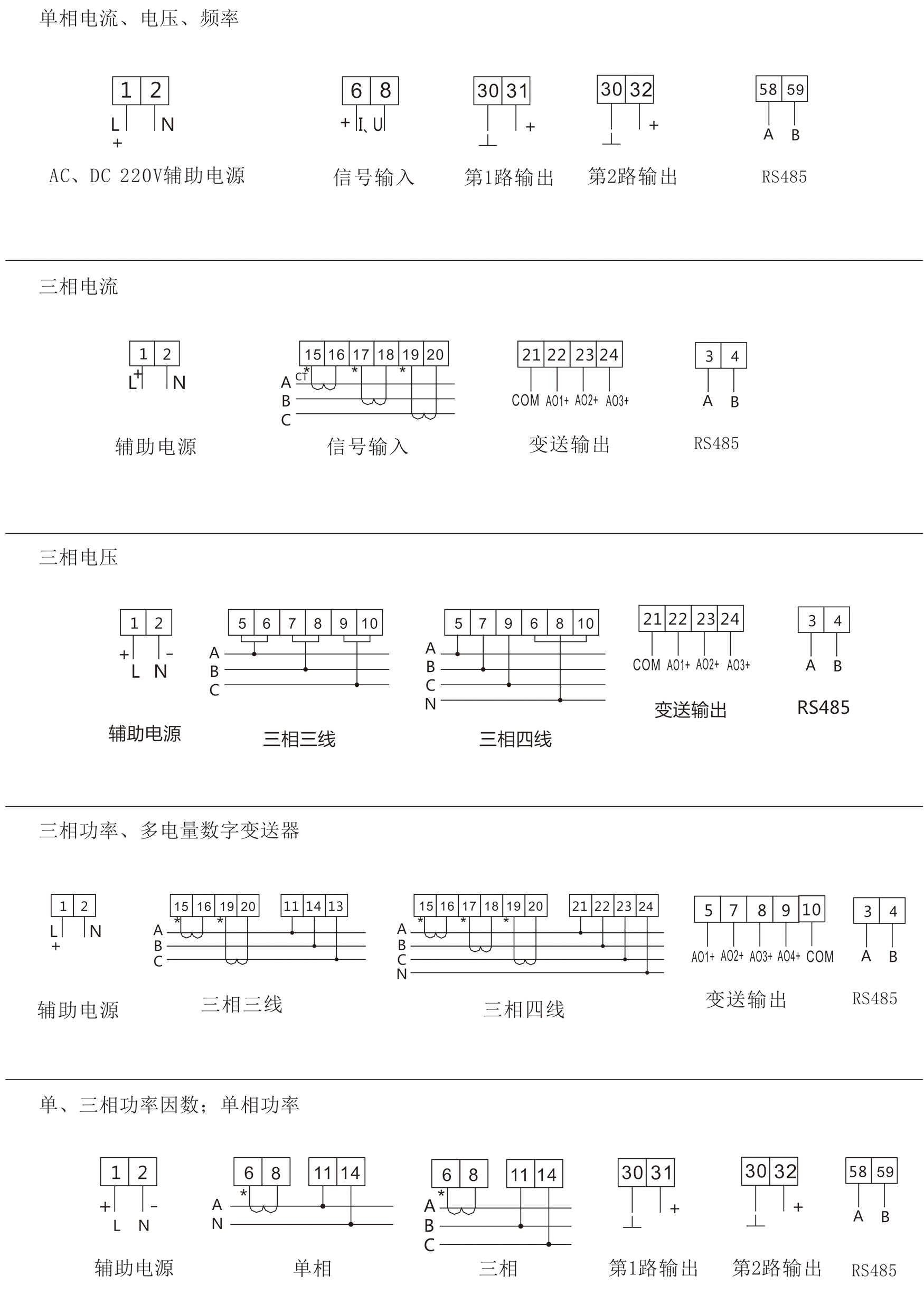

接线方式

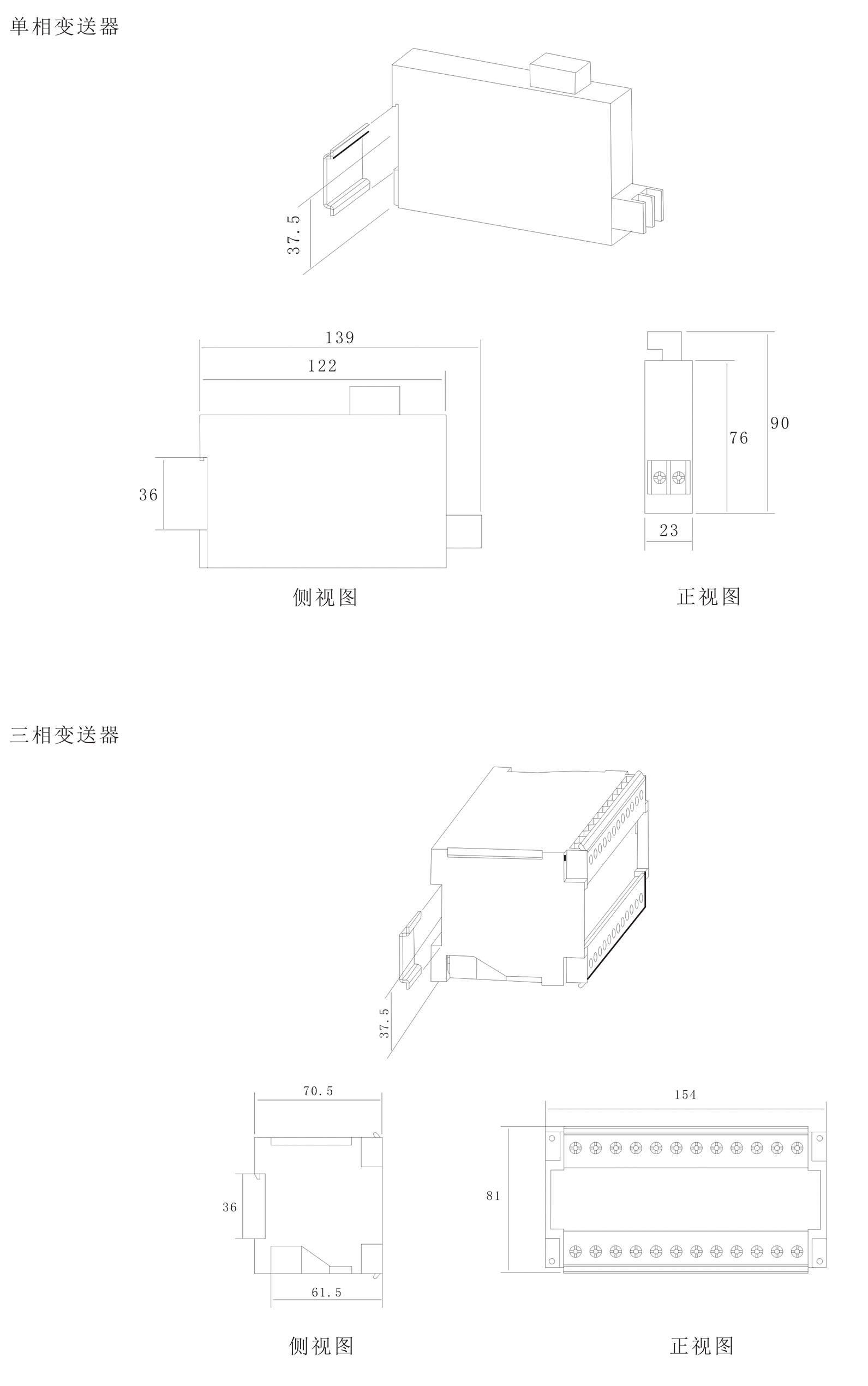

Product size
| 精度等级 | 0.5,0.2 | |
|---|---|---|
| 输入 | 标称值 | 电流AC、DC 1A、5A;电压AC、DC 100V、300V、500V等 |
| 过载 | 持续1.2倍，瞬时电流10倍/5秒；瞬时电压2倍/30秒 | |
| 吸收功率 | ≤0.3VA(电流输入）；电压输入≤0.3V（100V时)≤0.6VA(300V时),≤1VA(500V时） | |
| 频率 | 50±Hz，60±5Hz | |
| 输出 | 标称值 | 4-20mA、0-20mA、4-12-20mA、0-5V,0-10V等 |
| 负载电阻 | 电流输出时 | |
| 波纹含量 | ＜0.5％峰值 | |
| 响应时间 | ≤400ms | |
| 电源 | 电压 | AC110/220V±15%、AC、DC、 85~270V |
| 功耗 | 交流电流，电压类≤3VA,功率类≤4VA | |
| 绝缘电阻 | ≥100MΩ | |
| 耐压强度 | 输入/输出/电源之间2.0kV/1min,50Hz | |
| 温度系数 | ≤100ppm/℃ | |
| 环境 | 温度 | 工作：﹣25~﹢55℃ 存贮：﹣25~﹢70℃ |
| 湿度 | ≤90%RH，不结露，无腐蚀性气体场所 | |
| 海拔 | ≤2000m | |
| 安装方式 | Ts35导轨，或用螺钉固定柜体上 | |
