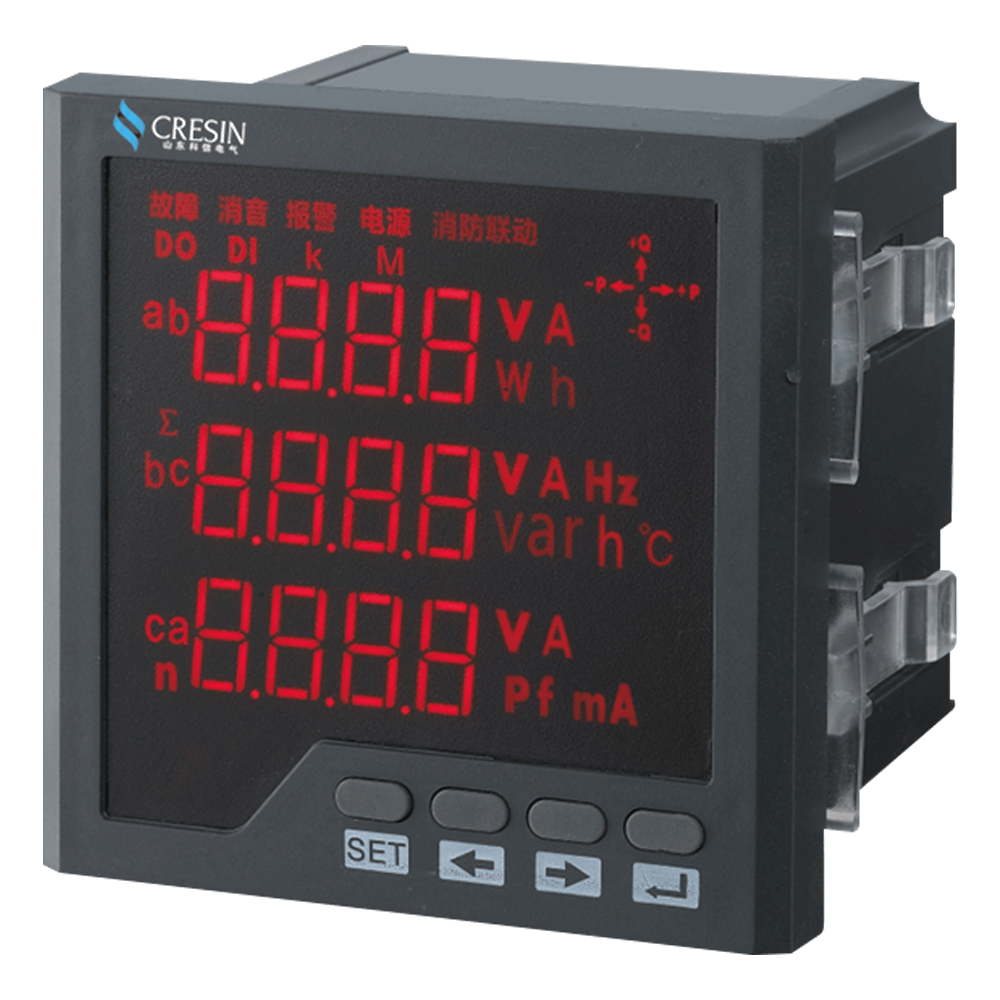

多功能电力仪表是高性能的电力仪表，具有高稿度电力参数实时测量、谐波测量、正反向有功／无功电能计量、分时电能计量如分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配有丰富的输入输出接口可用于现场设备状态的监测与控制，同 时集成了RS－485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑等
立即询价 （周一至周五 9:00-18:00）
多功能电力仪表是高性能的电力仪表，具有高稿度电力参数实时测量、谐波测量、正反向有功／无功电能计量、分时电能计量如分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配有丰富的输入输出接口可用于现场设备状态的监测与控制，同时集成了RS－485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。
多功能电力仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
规格选型
| 型号 功能 | 测量 | 扩展功能（选配） | 显示 | 开孔尺寸 | ||||
|---|---|---|---|---|---|---|---|---|
| 单相全电量测量 | 开关量输入 | 开关量输出 | 变送输出 | 通讯接口 | LED | LCD | ||
| CSDM-A1D5 | √ | 2 | 2 | 3 | 1 | √ | — | 111×111 |
| CSDM-AYD5 | √ | 2 | 2 | 3 | 1 | — | √ | |
| CSDM-A1D3 | √ | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-BYD3 | √ | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1D4 | √ | 2 | 2 | 3 | 1 | √ | — | 92×92 |
| CSDM-BYD4 | √ | 2 | 2 | 3 | 1 | — | √ | |
| CSDM-A1D2 | √ | 2 | 2 | 1 | 1 | √ | — | 68×68 |
| CSDM-BYD2 | √ | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1D1 | √ | 2 | 2 | 1 | 1 | √ | — | 45×45 |
| 型号 功能 | 测量 | 扩展功能（选配） | 显示 | 开孔尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 三相全电量 测量 | 复费率计量 | 谐波测量 | 开关量输入 | 开关量输出 | 变送输出 | 通讯接口 | LED | LCD | ||
| CSDM-B3D5 | √ | — | — | 4 | 4 | 4 | 2 | √ | — | 111×111 |
| CSDM-BYD5 | √ | — | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFD5 | √ | √ | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYHD5 | √ | — | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFHD5 | √ | √ | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-B3D3 | √ | — | — | 4 | — | — | 1 | √ | — | 76×76 |
| CSDM-BYD3 | √ | — | — | 4 | — | — | 1 | — | √ | |
| CSDM-B3D4 | √ | — | — | 4 | 4 | 4 | 2 | √ | — | 92×92 |
| CSDM-BYD4 | √ | — | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFD4 | √ | √ | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYHD4 | √ | — | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFHD4 | √ | √ | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-B3D2 | √ | — | — | — | — | — | 1 | √ | — | 68×68 |
| CSDM-BYD2 | √ | — | — | — | — | — | 1 | — | √ | |
| CSDM-B1D1 | √ | — | — | — | — | — | 1 | √ | — | 45×45 |
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。
Product features
● 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量；
● 正反向有功／无功电能计量；
● 分时电能计量、分时电能定时抄表；
● 测量三相电压、三相电流的总谐波畸变率（THD），2－31次奇次诺波分量；
● 提供数码管或液晶显示，本地数据查询；
● 菜单直观，按键操作简单；
● 电流、电压变比可编程；
● 提供多回路的漏电流监控；
● 提供多回路控制节点，可用于报警、跳闸等控制；
● 支持消防联动，远程切断故障回路；
● 支持RS－485通讯， Modbus－RTU协议；
● 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出；
● 安装方便，接线简单，工程量小；
● 宽范围交直流通用电源：AC／DC85V265；
● 可完成 SCADA、PLC中多种通讯软件的组网；
Installation instructions

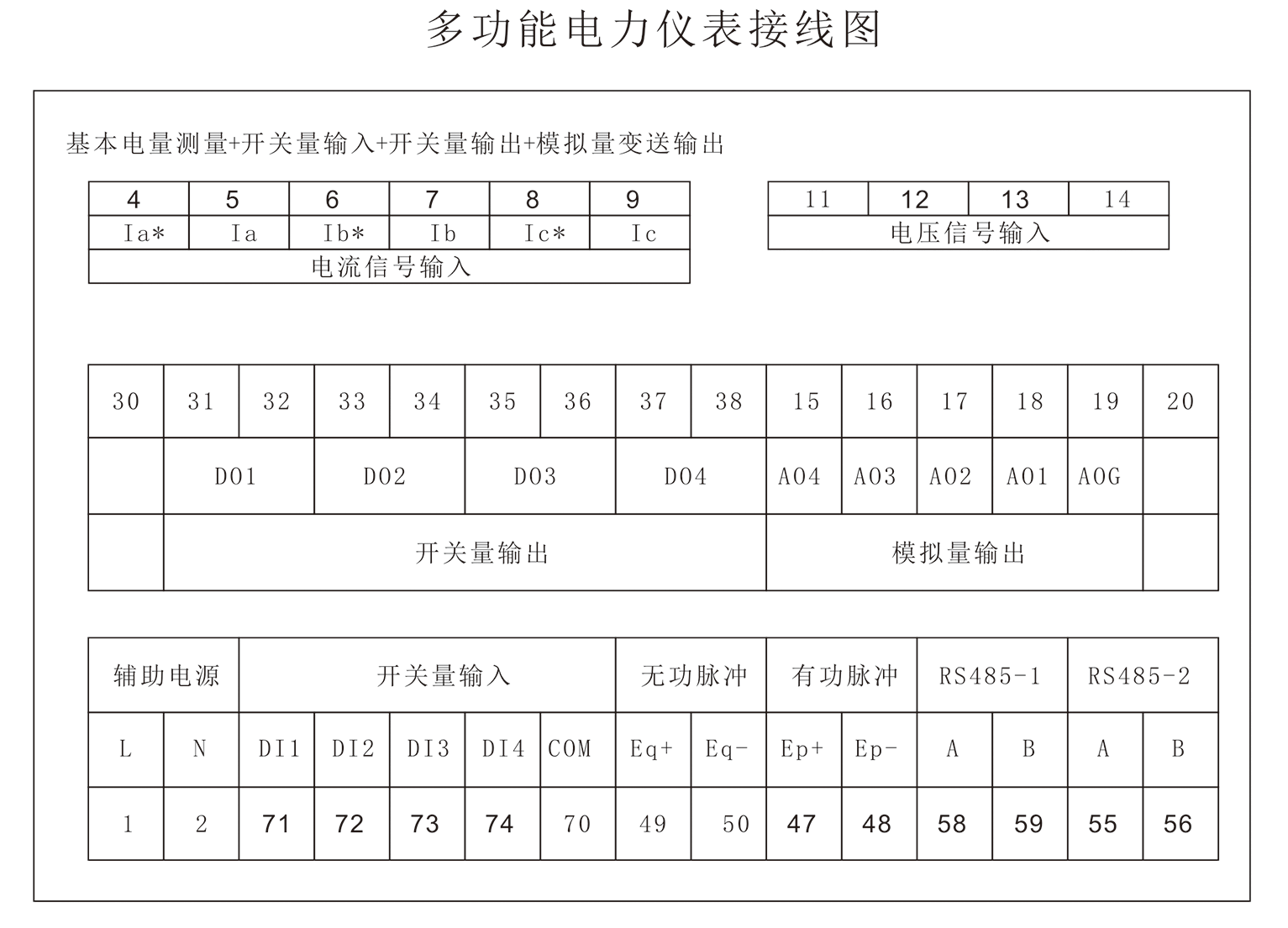

端子排列图（典型）
注：如与仪表壳体上接线图不一致，请以仪表壳体上为准。

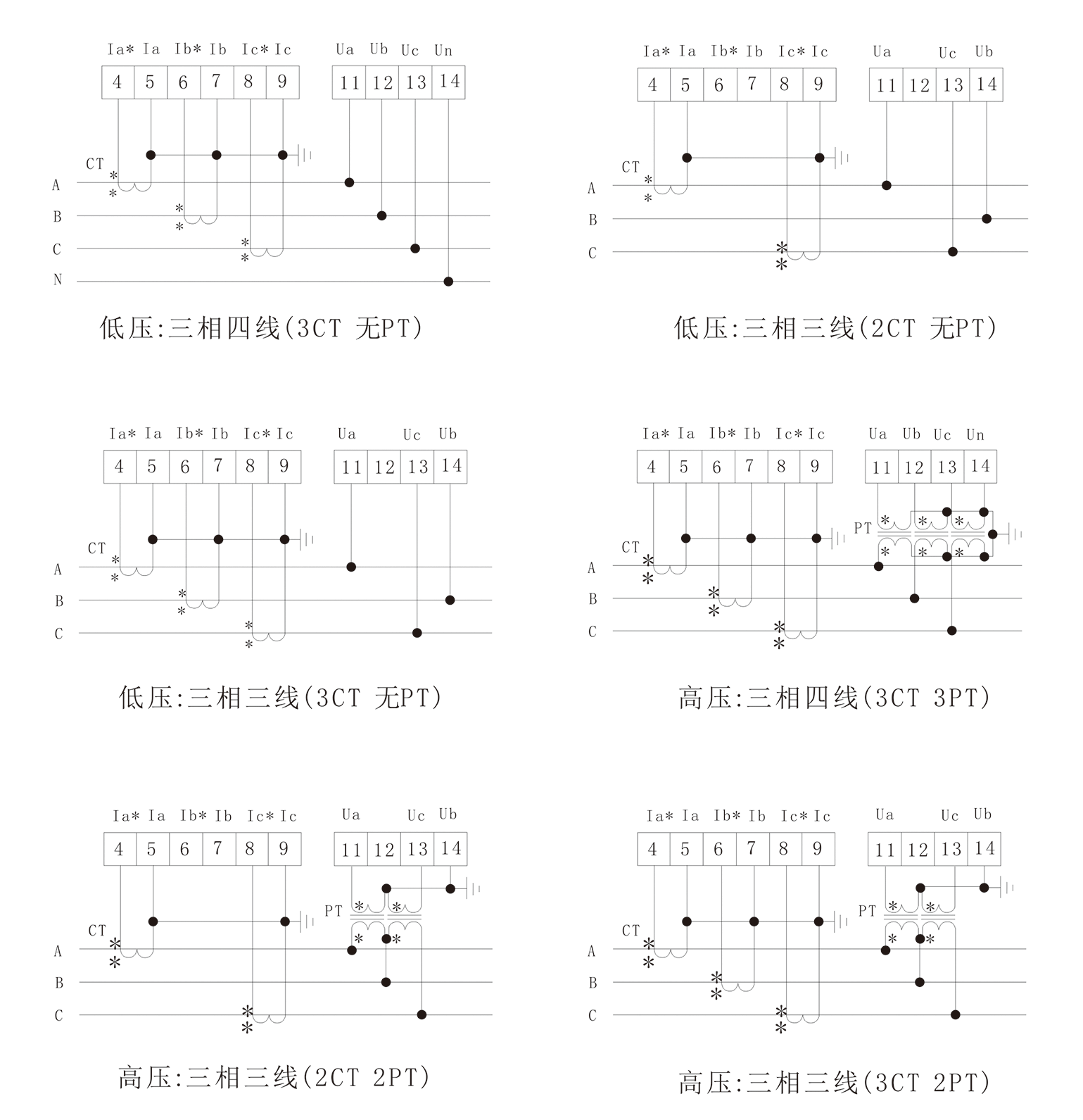

典型信号接线图

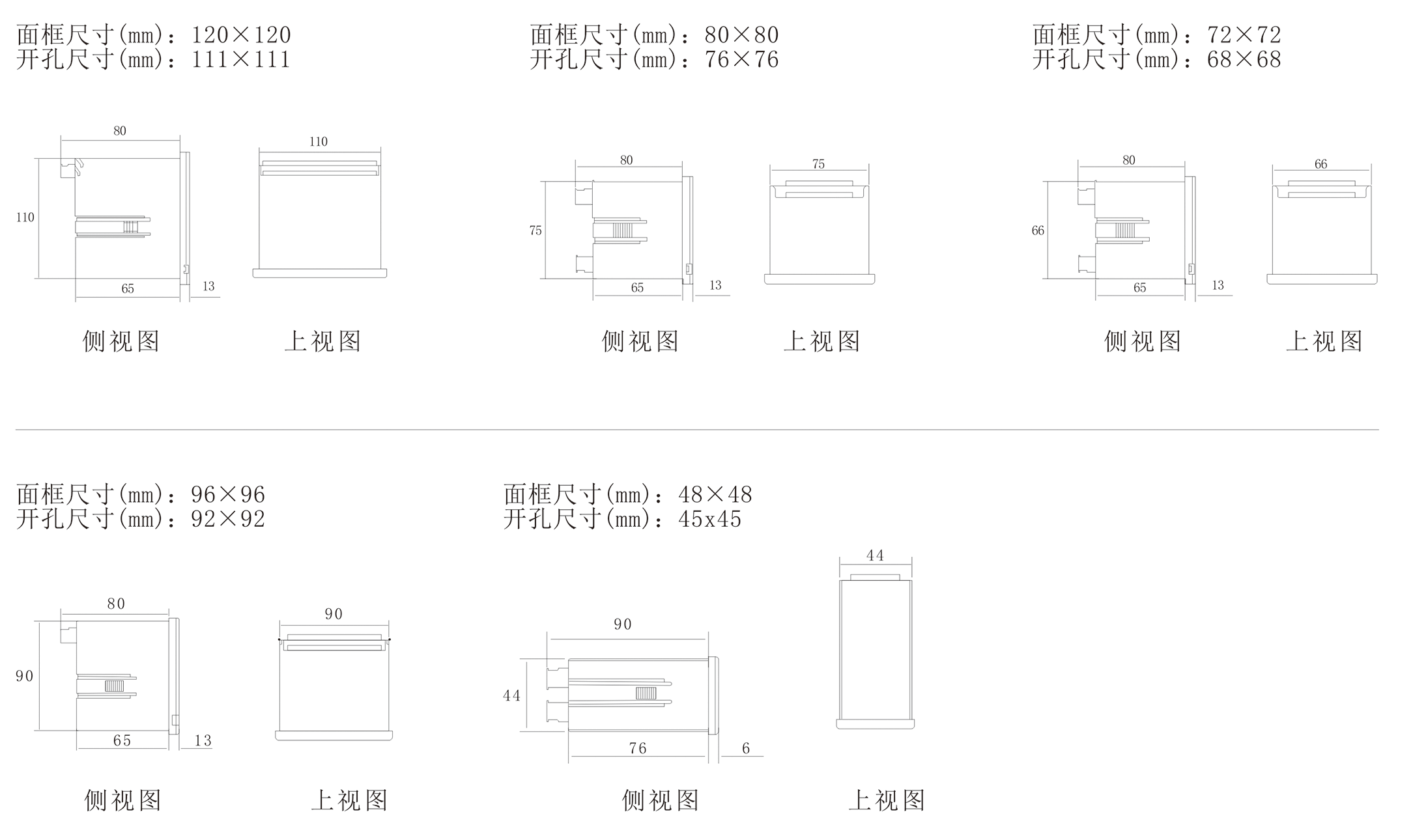

Product size
| 测量精度 | 电压 | 0.5级 | |
|---|---|---|---|
| 电流 | 0.5级 | ||
| 有功功率 | 0.5级 | ||
| 无功功率 | 0.5级 | ||
| 功率因数 | 0.5级 | ||
| 频率 | ±0.02Hz | ||
| 有功电能 | 0.5S级或0.2S级 | ||
| 无功电能 | 1级或2级 | ||
| 信号输入 | 接线方式 | 三相四线、三相三线 | |
| 额定电流 | AC 1A、AC 5A | ||
| 额定电压 | AC 57.7V、AC 100V、AC 220V、AC 380V | ||
| 过负载 | 电压 | 1.2倍（持续），2倍/1秒（瞬时） | |
| 电流 | 1.2倍（持续），10倍/5秒（瞬时） | ||
| 功耗 | 电压：﹤1VA/相，电流：﹤0.4VA/相 | ||
| 阻抗 | 电压：＞300KΩ，电流：﹤20mΩ | ||
| 频率 | 45~65Hz | ||
| 辅助电源 | 工作范围 | AC/DC 85V~265V | |
| 功耗 | ﹤4VA | ||
| 功能模块 | 通讯接口 | 1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps | |
| 开关量输入 | 支持4路干结点输入 | ||
| 开关量输出 | 支持3路继电器输出，容量：AC 250V/5A,DC 30V/5A | ||
| 变送输出 | 支持1路模拟量输出：0/4~20mA或0~5/10V | ||
| 电能脉冲输出 | 支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh） | ||
| 环境 | 工作温度 | ﹣10℃~﹢55℃ | |
| 存储温度 | ﹣25℃~﹢70℃ | ||
| 相对湿度 | ≤93％，无腐蚀性气体场所 | ||
| 海拔 | ≤2500m | ||
| 安全 | 绝缘电阻 | ＞100MΩ | |
| 交流耐压 | AC 2KV | ||
| 电磁兼容性能 | 静电放电 | 4级 | |
| 电快速瞬变脉冲群 | 4级 | ||
| 浪涌（冲击） | 4级 | ||
| 外形尺寸 | 面框尺寸（mm） | 120×120；80×80；96×96；72×72；48×48 | |
| 开孔尺寸（mm） | 111×111；76×76；92×92；68×68；45×45 | ||
