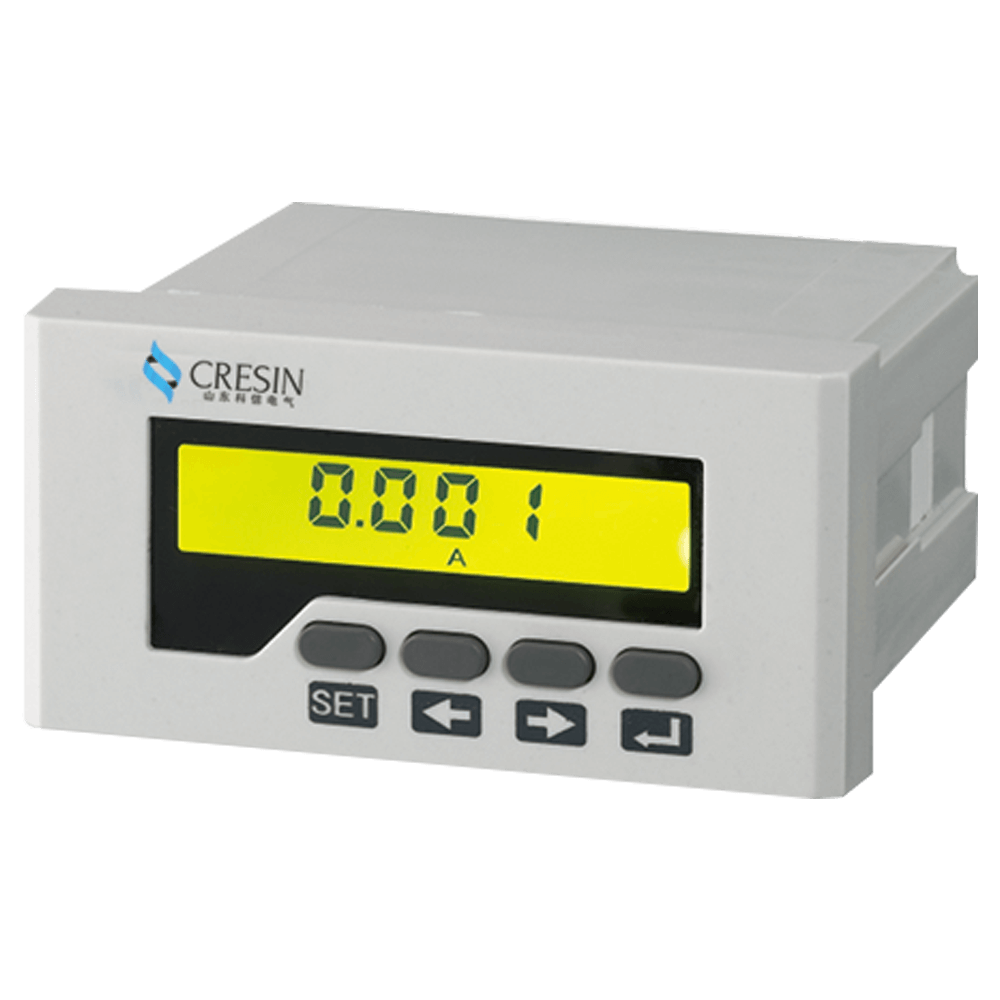

CSDM-E、RE系列电能表
高精度测量单相有功电能、无功电能，三相有功电能、三相无功电能；提供数码管或液晶显示，本地数据查询；电流、电压变比可编程设置；支持RS－485通讯，Modbus－RTU协议；支持开关量输入、开关量输出辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V；多种外形选择，满足不同柜体电气回路的要求。
立即询价 （周一至周五 9:00-18:00）
高精度测量单相有功电能、无功电能，三相有功电能、三相无功电能；提供数码管或液晶显示，本地数据查询；电流、电压变比可编程设置；支持RS－485通讯，Modbus－RTU协议；支持开关量输入、开关量输出辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V；多种外形选择，满足不同柜体电气回路的要求。
立即询价 （周一至周五 9:00-18:00）
规格选型
| 型号 功能 | 测量 | 扩展功能（选配） | 显示 | 开孔尺寸 | ||||
|---|---|---|---|---|---|---|---|---|
| 电能 | 开关量输入 | 开关量输出 | 变送输出 | 通讯接口 | LED | LCD | ||
| CSDM-A1E8 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 152×76 |
| CSDM-A1E5 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 111×111 |
| CSDM-BYE5 | 三相有功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-BYRE5 | 三相无功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1E3 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-BYE3 | 三相有功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-BYRE3 | 三相无功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1E7 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 114×56 |
| CSDM-A1E6 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 92×45 |
| CSDM-A1E4 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 92×92 |
| CSDM-BYE4 | 三相有功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-BYRE4 | 三相无功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1E2 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 68×68 |
| CSDM-BYE2 | 三相有功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-BYRE2 | 三相无功电能 | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1E1 | 单相有功电能 | 2 | 2 | 1 | 1 | √ | — | 45×45 |
Product features
● 高精度测量单相有功电能、无功电能，三相有功电能、三相无功电能；
● 提供数码管或液晶显示，本地数据查询；
● 电流、电压变比可编程设置；
● 支持RS－485通讯， Modbus－RTU协议；
● 支持开关量输入、开关量输出；
● 辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V；
● 多种外形选择，满足不同柜体电气回路的要求；
Installation instructions

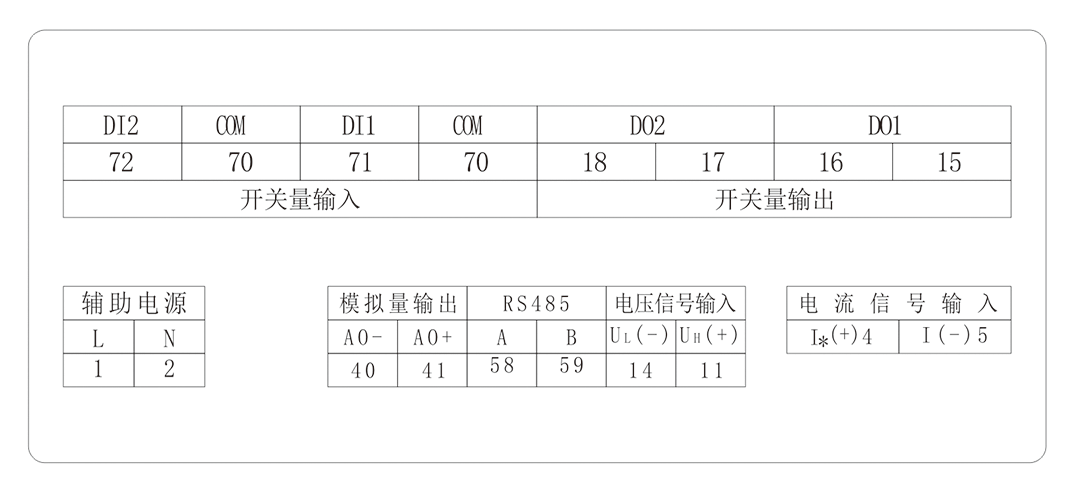

端子排列图（典型）
（1）单相有功、无功电能
（2）三相有功、无功电能

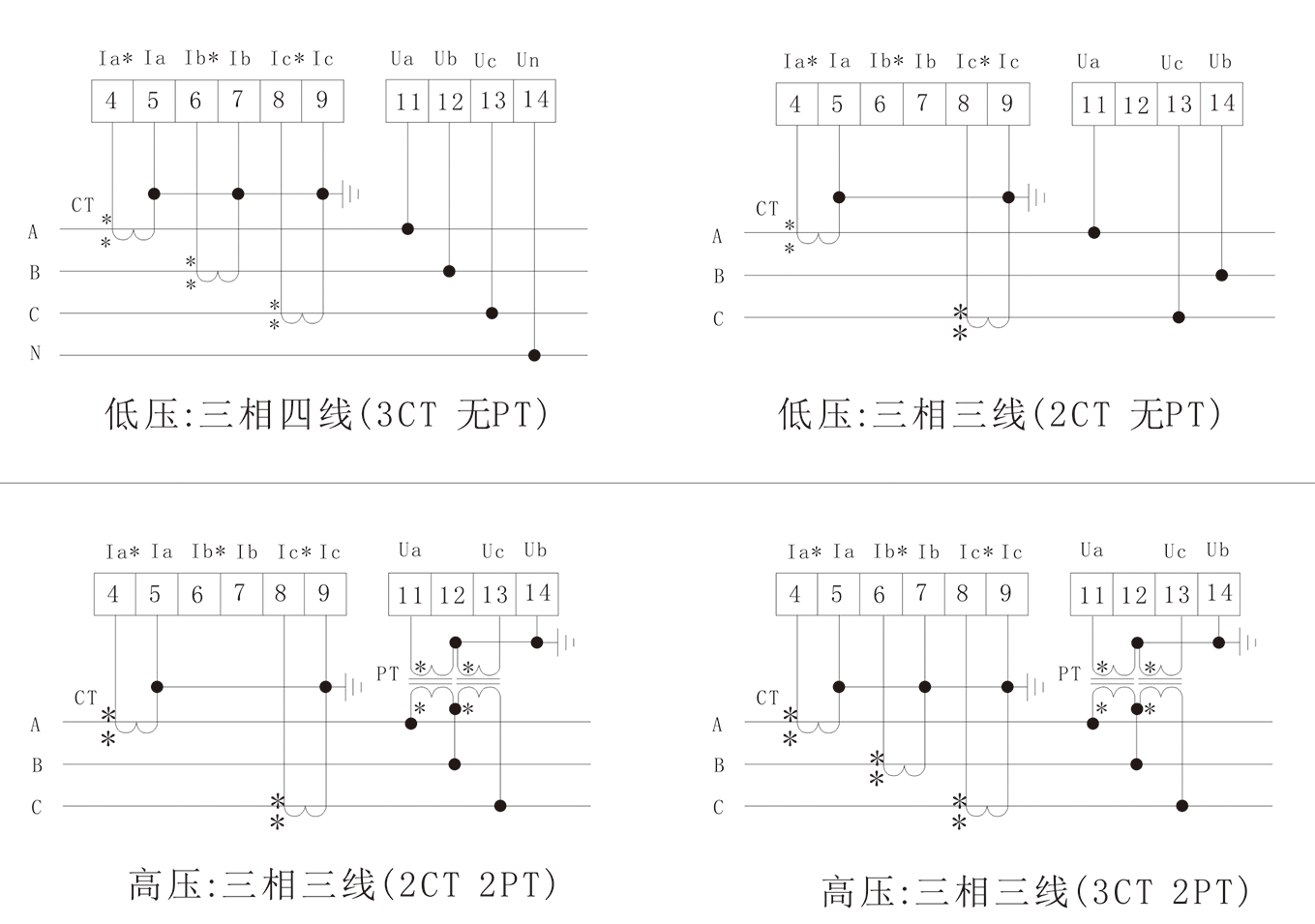

典型信号接线图
Product size
| 测量精度 | 有功电能 | 1.0级 | ||
|---|---|---|---|---|
| 无功电能 | 2.0级 | |||
| 信号输入 | 接线方式 | 单相、三相四线、三相三线 | ||
| 额定电流 | AC 1A、AC 5A | |||
| 额定电压 | AC 57.7V、AC 100V、AC 220V、AC 380V | |||
| 过负载 | 电压 | 1.2倍（持续），2倍/1秒（瞬时） | ||
| 电流 | 1.2倍（持续），10倍/5秒（瞬时） | |||
| 功耗 | 电压：﹤1VA/相，电流：﹤0.4VA/相 | |||
| 阻抗 | 电压：＞300KΩ，电流：﹤20mΩ | |||
| 频率 | 45~65Hz | |||
| 辅助电源 | 工作范围 | AC/DC 85V~265V、AC220V、AC380V、AC100V | ||
| 功耗 | ﹤4VA | |||
| 功能模块 | 通讯接口 | 1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps | ||
| 开关量输入 | 支持4路干结点输入 | |||
| 开关量输出 | 支持3路继电器输出，容量：AC 250V/5A,DC 30V/5A | |||
| 环境 | 工作温度 | ﹣10℃~﹢55℃ | ||
| 存储温度 | ﹣25℃~﹢70℃ | |||
| 相对湿度 | ≤93％，无腐蚀性气体场所 | |||
| 海拔 | ≤2500m | |||
| 安全 | 绝缘电阻 | ＞100MΩ | ||
| 交流耐压 | AC 2KV | |||
| 电磁兼容性能 | 静电放电 | 4级 | ||
| 电快速瞬变脉冲群 | 4级 | |||
| 浪涌（冲击） | 4级 | |||
| 外形尺寸 | 面框尺寸（mm） | 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80 | ||
| 开孔尺寸（mm） | 111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76 | |||
