CSDM系列数显组合表


高精度测量三相电压、三相电流、有功功率、无功功率、功率因数、频率等电参量；提供数码管或液晶显示，本地数据查询；电流、电压变比可编程设置；支持RS－485通讯， Modbus－RTU协议；支持开关量输入、开关量输出、模拟量变送输出；辅助电源：AC／DC85V265V、AC220V、AC380V、AC100V；多种外形选择，满足不同柜体电气回路的要求。



立即询价 （周一至周五 9:00-18:00）




规格选型

型号    功能测量扩展功能（选配）显示开孔尺寸
三相电流三相电压有功功率无功功率功率因数频率开关量输入开关量输出变送输出通讯接口LEDLCD
CSDM-B1□8功能任意组合2211√—152×76
CSDM-B3□52231√—111×111
CSDM-BY□52231—√
CSDM-B3□32211√—76×76
CSDM-BY□32211—√
CSDM-B1□72211√—114×56
CSDM-B1□62211√—92×45
CSDM-B3□42231√—92×92
CSDM-BY□42231—√
CSDM-B3□22211√—68×68
CSDM-BY□22211—√
CSDM-B3□12211√—45×45
CSDM-A1□82211√—152×76
CSDM-A3□52231√—111×111
CSDM-AY□52231—√
CSDM-A3□32211√—76×76
CSDM-AY□32211—√
CSDM-A1□72211√—114×56
CSDM-A1□62211√—92×45
CSDM-A3□42231√—92×92
CSDM-AY□42231—√
CSDM-A3□22211√—68×68
CSDM-AY□22211—√
CSDM-A3□12211√—45×45


产品特点

Product features


● 高精度测量三相电压、三相电流、有功功率、无功功率、功率因数、频率等电参量；

● 提供数码管或液晶显示，本地数据查询；

● 电流、电压变比可编程设置；

● 支持RS－485通讯， Modbus－RTU协议；

● 支持开关量输入、开关量输出、模拟量变送输出；

● 辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V；

● 多种外形选择，满足不同柜体电气回路的要求；






安装说明

Installation instructions

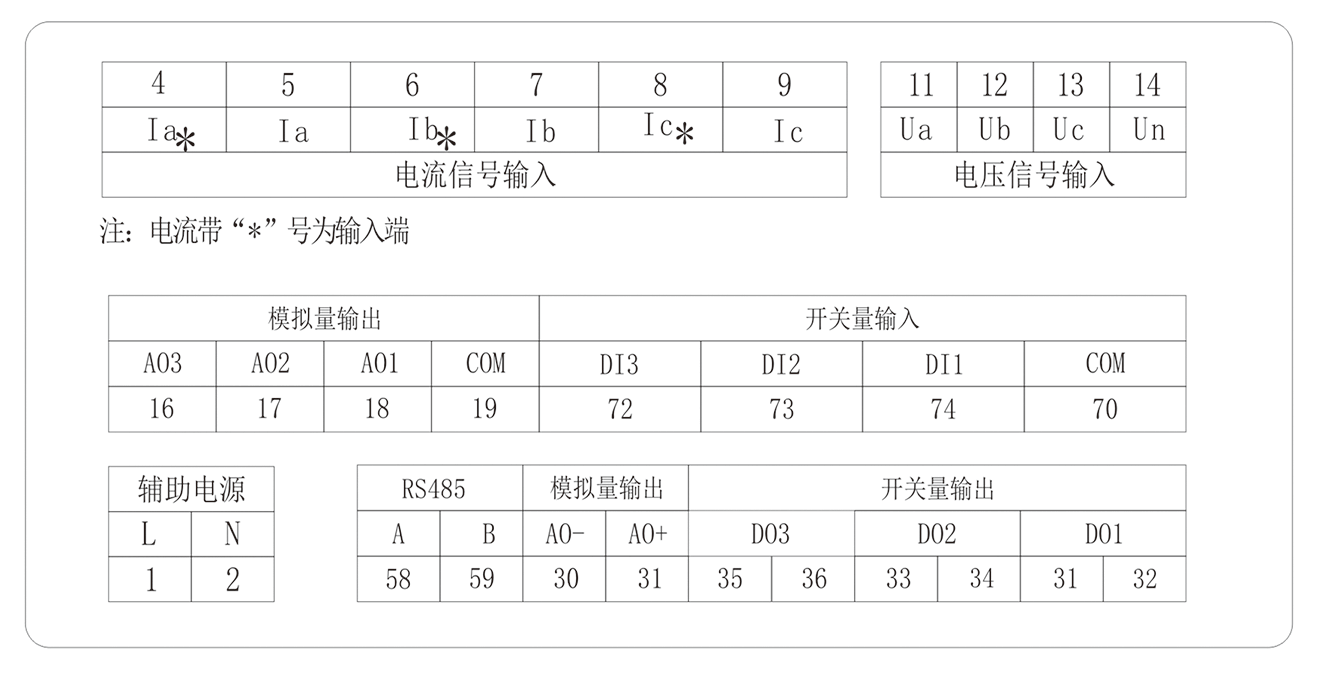

端子排列图（典型）

（1）单相有功（电流、电压、频率、功率因数、功率随意组合）

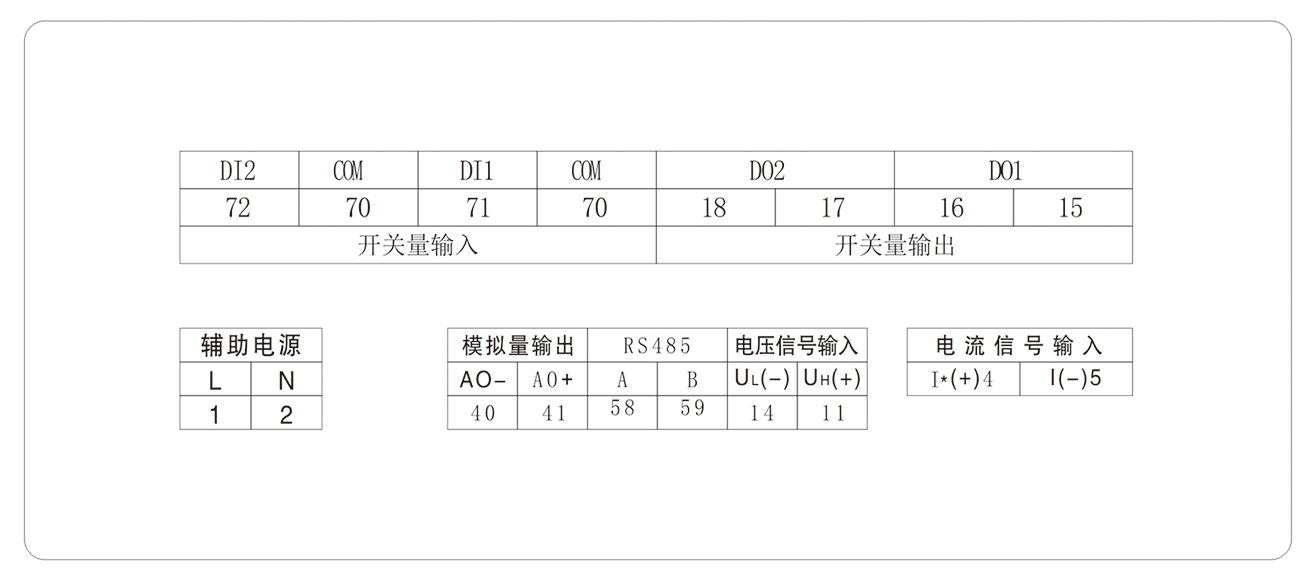

（2）三相电流电压频率组合

（3）三相组合（电流、电压、频率、功率因数、功率随意组合）

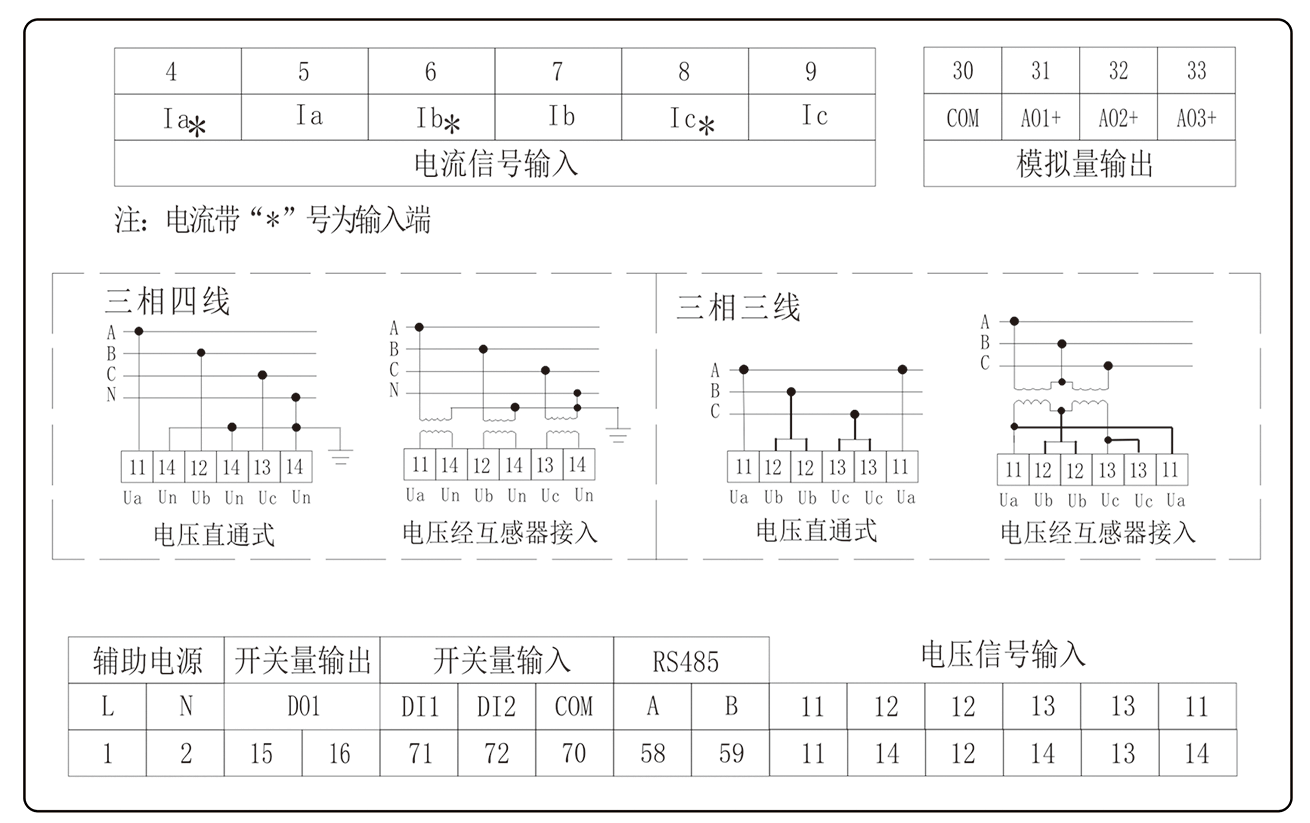

典型信号接线图




测量精度电压0.5级
电流0.5级
有功功率0.5级
无功功率0.5级
功率因数0.5级
频率±0.02Hz
信号输入接线方式单相、三相四线、三相三线
额定电流AC 1A、AC 5A
额定电压AC 57.7V、AC 100V、AC 220V、AC 380V
过负载电压1.2倍（持续），2倍/1秒（瞬时）
电流1.2倍（持续），10倍/5秒（瞬时）
功耗电压：﹤1VA/相，电流：﹤0.4VA/相
阻抗电压：＞300KΩ，电流：﹤20mΩ
频率45~65Hz
辅助电源工作范围AC/DC 85V~265V、AC220V、AC380V、AC100V
功耗﹤4VA
功能模块通讯接口1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps
开关量输入支持4路干结点输入
开关量输出支持3路继电器输出，容量：AC 250V/5A,DC 30V/5A
变送输出支持1路模拟量输出：0/4~20mA或0~5/10V
环境工作温度﹣10℃~﹢55℃
存储温度﹣25℃~﹢70℃
相对湿度≤93％，无腐蚀性气体场所
海拔≤2500m
安全绝缘电阻＞100MΩ
交流耐压AC 2KV
电磁兼容性能静电放电4级
电快速瞬变脉冲群4级
浪涌（冲击）4级
外形尺寸面框尺寸（mm）120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
开孔尺寸（mm）111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
