CSDM-F系列数显频率表
高精度测量单相交流频率，提供数码管显示，本地数据査询，支持RS－485通讯， Modbus－RTU协议，支持开关量输入、开关量输出、模拟量变送输出，辅助电源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V，多种外形选择，满足不同柜体电气回路的要求。
立即询价 （周一至周五 9:00-18:00）
高精度测量单相交流频率，提供数码管显示，本地数据査询，支持RS－485通讯， Modbus－RTU协议，支持开关量输入、开关量输出、模拟量变送输出，辅助电源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V，多种外形选择，满足不同柜体电气回路的要求。
立即询价 （周一至周五 9:00-18:00）
规格选型
| 型号 功能 | 测量 | 扩展功能（选配） | 显示 | 开孔尺寸 | ||||
|---|---|---|---|---|---|---|---|---|
| 频率 | 开关量输入 | 开关量输出 | 变送输出 | 通讯接口 | LED | LCD | ||
| CSDM-1F8 | √ | 2 | 2 | 1 | 1 | √ | — | 152×76 |
| CSDM-1F5 | √ | 2 | 2 | 1 | 1 | √ | — | 111×111 |
| CSDM-1F3 | √ | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-1F7 | √ | 2 | 2 | 1 | 1 | √ | — | 114×56 |
| CSDM-1F6 | √ | 2 | 2 | 1 | 1 | √ | — | 92×45 |
| CSDM-1F4 | √ | 2 | 2 | 1 | 1 | √ | — | 92×92 |
| CSDM-1F2 | √ | √ | — | 68×68 | ||||
| CSDM-1F1 | √ | √ | — | 45×45 | ||||
Product features
● 高精度测量单相交流频率；
● 提供数码管显示，本地数据査询；
● 支持RS－485通讯， Modbus－RTU协议；
● 支持开关量输入、开关量输出、模拟量变送输出；
● 辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；
● 多种外形选择，满足不同柜体电气回路的要求；
Installation instructions

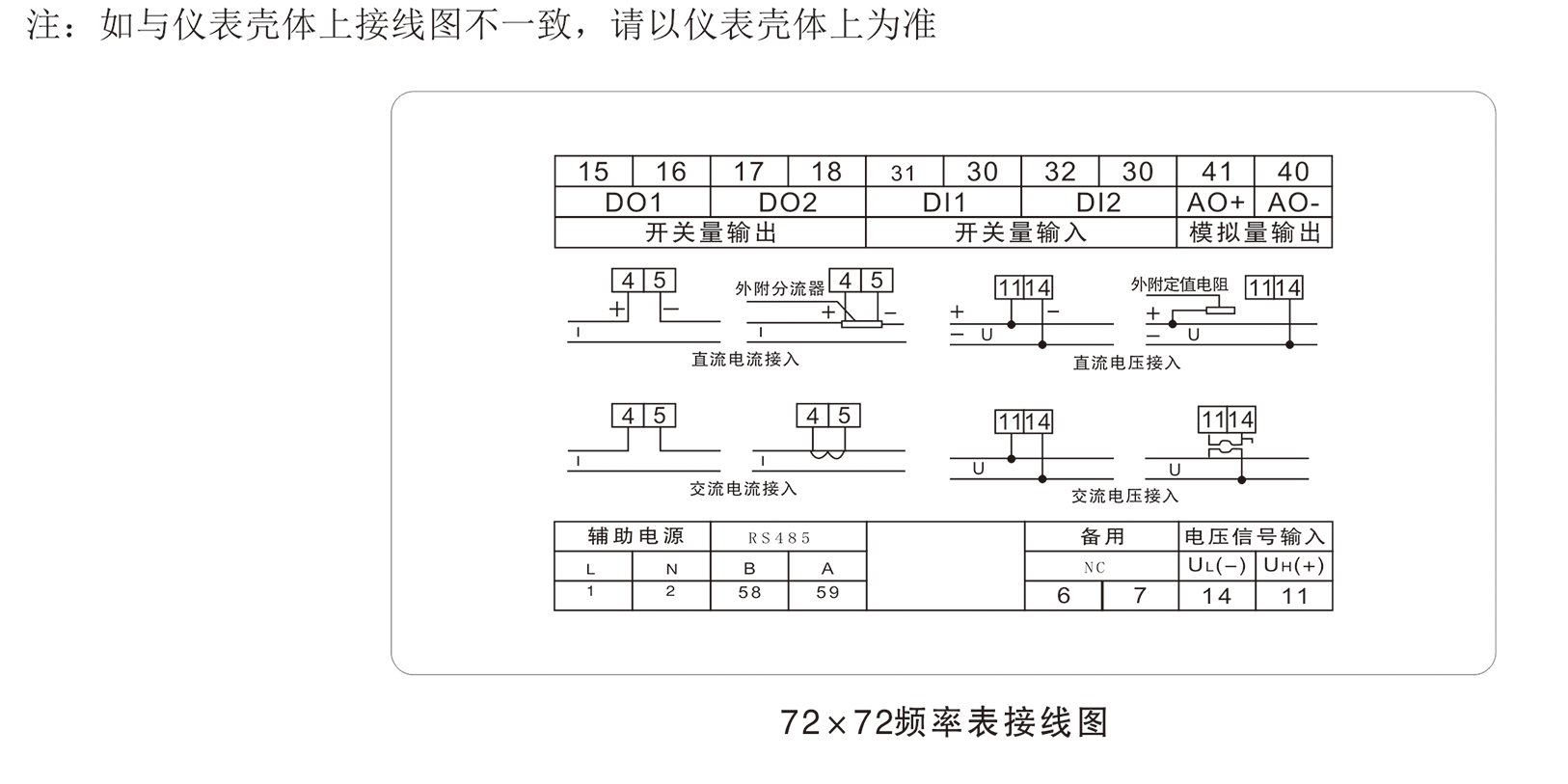

端子排列图（典型）

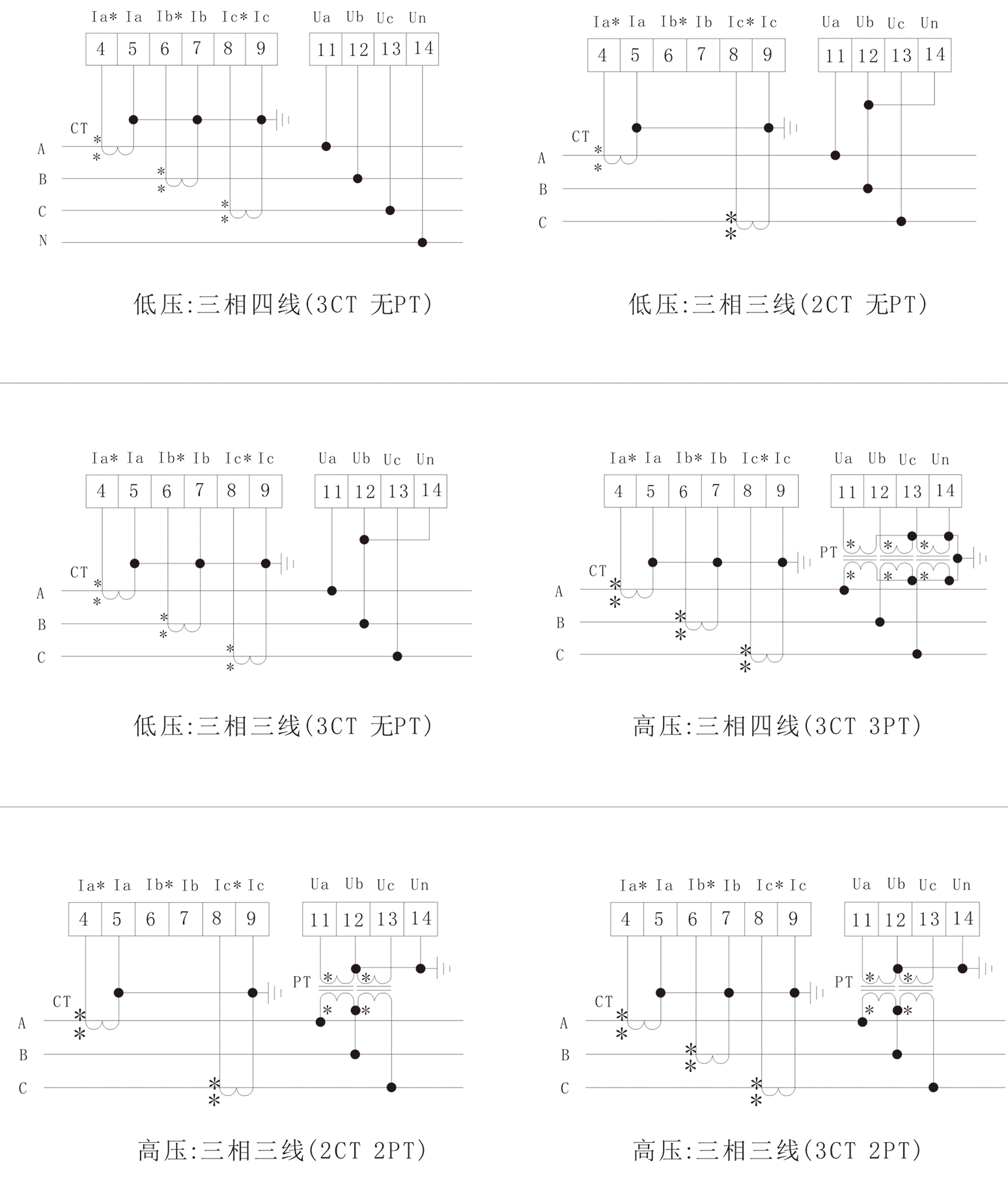

典型信号接线图

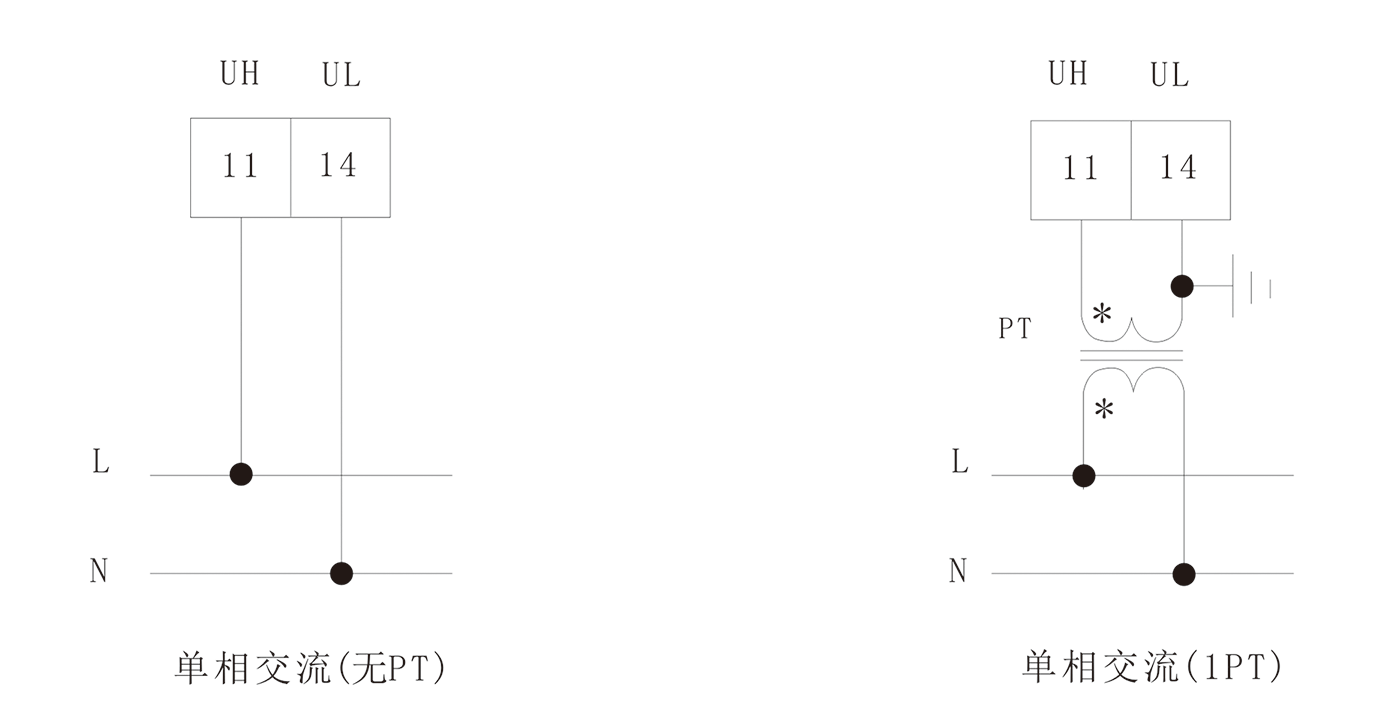

典型信号接线图
| 测量精度 | 频率 | ±0.02Hz |
|---|---|---|
| 信号输入 | 接线方式 | 单相 |
| 额定电压 | AC 57.7V、AC 100V、AC 220V、AC 380V | |
| 过负载 | 1.2倍（持续），2倍/1秒（瞬时） | |
| 功耗 | ﹤1VA/相 | |
| 阻抗 | ﹤300KΩ | |
| 频率 | 45~65Hz | |
| 辅助电源 | 工作范围 | AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V |
| 功耗 | ﹤4VA | |
| 功能模块 | 通讯接口 | 1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps |
| 开关量输入 | 支持2路干结点输入 | |
| 开关量输出 | 支持2路继电器输出，容量：AC 250V/5A,DC 30V/5A | |
| 变送输出 | 支持1路模拟量输出：0/4~20mA或0~5/10V | |
| 环境 | 工作温度 | ﹣10℃~﹢55℃ |
| 存储温度 | ﹣25℃~﹢70℃ | |
| 相对湿度 | ≤93％，无腐蚀性气体场所 | |
| 海拔 | ≤2500m | |
| 安全 | 绝缘电阻 | ＞100MΩ |
| 交流耐压 | AC 2KV | |
| 电磁兼容性能 | 静电放电 | 4级 |
| 电快速瞬变脉冲群 | 4级 | |
| 浪涌（冲击） | 4级 | |
| 外形尺寸 | 面框尺寸（mm） | 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80 |
| 开孔尺寸（mm） | 111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76 |
