CSDM-B系列数显三相电流电压表

高精度测量三相交流电流、三相交流电压·提供数码管显示，本地数据查询·电流、电压变比可编程设置·支持RS－485通讯，Modbus－RTU协议·支持开关量输入、开关量输出、模拟量变送输出等。

立即询价（周一至周五 9:00-18:00）

规格选型

型号功能	测量	扩展功能（选配）				显示		开孔尺寸
型号功能	三相交流电流/电压	开关量输入	开关量输出	变送输出	通讯接口	LED	LCD	开孔尺寸
CSDM-B1□8	√	2	2	1	1	√	—	152×76
CSDM-B3□5	√	3	3	3	1	√	—	111×111
CSDM-BY□5	√	3	3	3	1	—	√	111×111
CSDM-B3□3	√	3	3	3	1	√	—	76×76
CSDM-BY□3	√	3	3	3	1	—	√	76×76
CSDM-B1□7	√	2	2	1	1	√	—	114×56
CSDM-B1□6	√	2	2	1	1	√	—	92×45
CSDM-B3□4	√	2	2	1	1	√	—	92×92
CSDM-BY□4	√	2	2	1	1	—	√	92×92
CSDM-B3□2	√	2	2	1	1	√	—	68×68
CSDM-BY□2	√	2	2	1	1	—	√	68×68
CSDM-B3□1	√	2	2	1	1	√	—	45×45

产品特点

Product features

● 高精度测量单相交流频率；

● 提供数码管显示，本地数据査询；

● 支持RS－485通讯， Modbus－RTU协议；

● 支持开关量输入、开关量输出、模拟量变送输出；

● 辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；

● 多种外形选择，满足不同柜体电气回路的要求；

Installation instructions

端子排列图（典型）

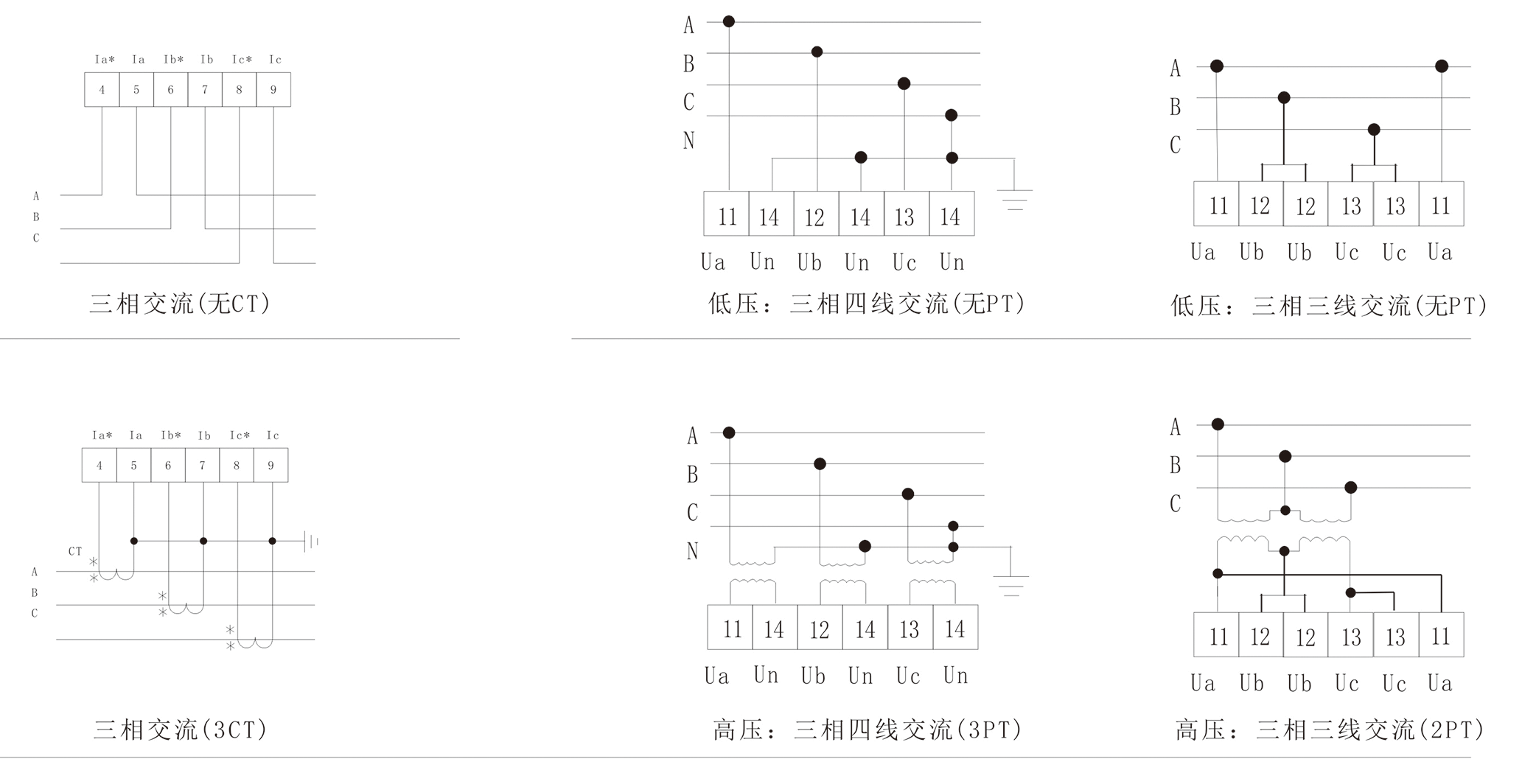

典型信号接线图

测量精度	电流	0.5级
测量精度	电压	0.5级
信号输入	接线方式	三相四线、三相三线
	额定电流	AC 1A、AC 5A
	额定电压	AC 57.7V、AC 100V、AC 220V、AC 380V
	过负载	1.2倍（持续），10倍/5秒（瞬时）
	功耗	﹤0.4VA/相
	阻抗	﹤20mΩ
	频率	45~65Hz或直流
辅助电源	工作范围	AC/DC 85V~265V、AC220V、AC380V、AC100V
辅助电源	功耗	﹤4VA
功能模块	通讯接口	1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps
	开关量输入	支持4路干结点输入
	开关量输出	支持3路继电器输出，容量：AC 250V/5A,DC 30V/5A
	变送输出	支持3路模拟量输出：0/4~20mA或0~5/10V
环境	工作温度	﹣10℃~﹢55℃
	存储温度	﹣25℃~﹢70℃
	相对湿度	≤93％，无腐蚀性气体场所
	海拔	≤2500m
安全	绝缘电阻	＞100MΩ
安全	交流耐压	AC 2KV
电磁兼容性能	静电放电	4级
	电快速瞬变脉冲群	4级
	浪涌（冲击）	4级
外形尺寸	面框尺寸（mm）	120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
外形尺寸	开孔尺寸（mm）	111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
