CSDM-A/C系列数显单相电流电压表

规格选型

型号功能	测量		扩展功能（选配）				显示		开孔尺寸
型号功能	交流电流/电压	直流电流/电压	开关量输入	开关量输出	变送输出	通讯接口	LED	LCD	开孔尺寸
CSDM-A1□8	√	—	2	2	1	1	√	—	152×76
CSDM-C1□8	—	√	2	2	1	1	√	—	152×76
CSDM-A1□5	√	—	2	2	1	1	√	—	111×111
CSDM-C1□5	—	√	2	2	1	1	√	—	111×111
CSDM-A1□3	√	—	2	2	1	1	√	—	76×76
CSDM-C1□3	—	√	2	2	1	1	√	—	76×76
CSDM-A1□7	√	—	2	2	1	1	√	—	114×56
CSDM-C1□7	—	√	2	2	1	1	√	—	114×56
CSDM-A1□6	√	—	2	2	1	1	√	—	92×45
CSDM-C1□6	—	√	2	2	1	1	√	—	92×45
CSDM-A1□4	√	—	2	2	1	1	√	—	92×92
CSDM-C1□4	—	√	2	2	1	1	√	—	92×92
CSDM-A1□2	√	—	2	2	1	1	√	—	68×68
CSDM-C1□2	—	√	2	2	1	1	√	—	68×68
CSDM-A1□1	√	—	2	2	1	1	√	—	45×45
CSDM-C1□1	—	√	2	2	1	1	√	—	45×45

产品特点

Product features

● 高精度测量单相交流电流、直流电流、单相交流电压、直流电压；

● 提供数码管显示，本地数据查询电流、电压变比可编程设置；

● 支持RS－485通讯， Modbus－RTU协议；

● 支持开关量输入、开关量输出、模拟量变送输出；

● 辅助电源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；

● 多种外形选择，满足不同柜体电气回路的要求；

Installation instructions

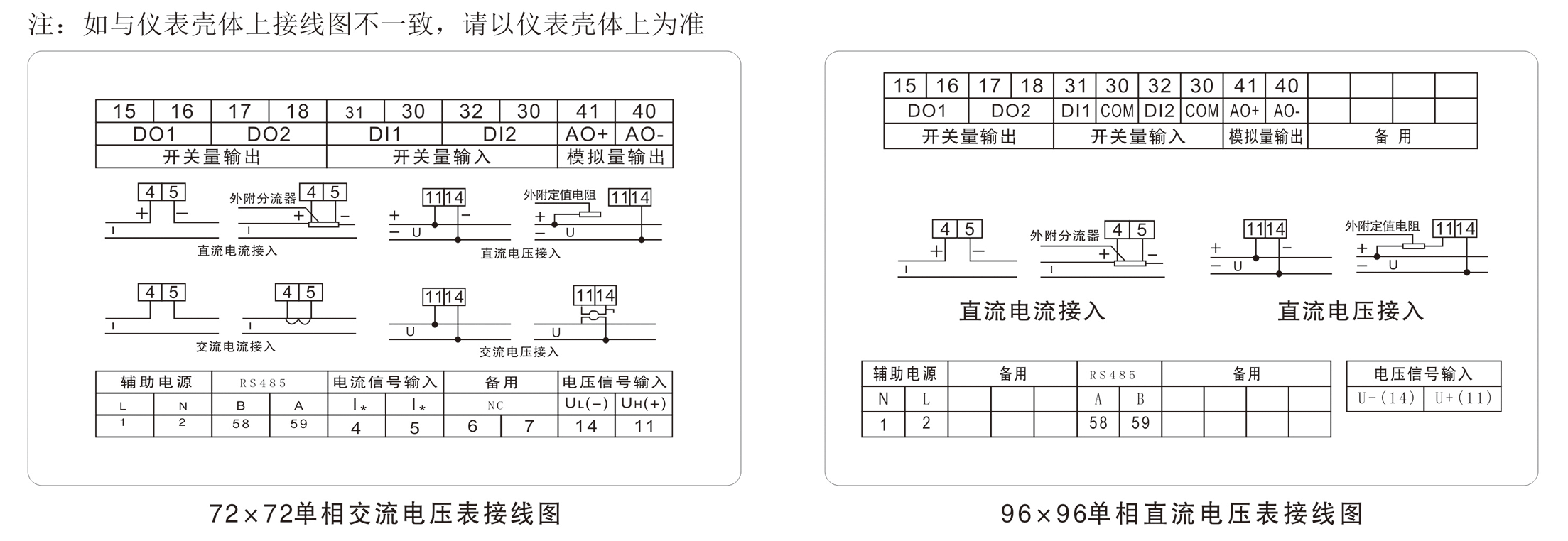

端子排列图（典型）

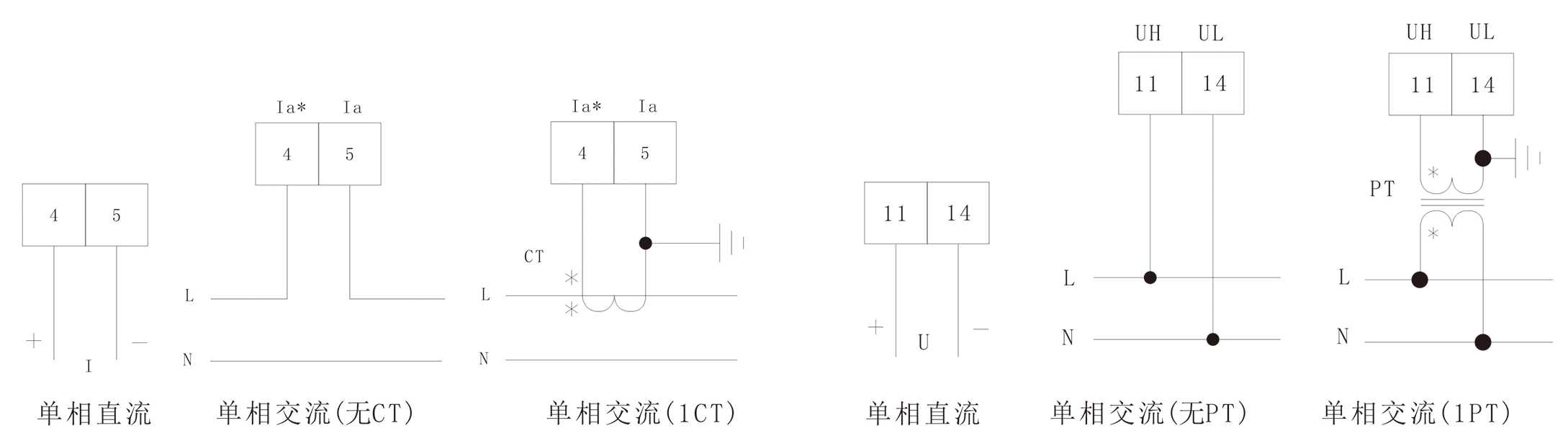

典型信号接线图

测量精度	电流	0.5级
测量精度	电压	0.5级
信号输入	接线方式	单相
	额定电流	AC 1A、AC 5A、DC 20mA、DC 1A、DC 5A、DC 75mV
	额定电压	AC 57.7V、AC 100V、AC 220V、AC 380V、DC 2V、DC 20V、DC 600V
	过负载	1.2倍（持续），10倍/5秒（瞬时）
	功耗	﹤0.4VA/相
	阻抗	﹤20mΩ
	频率	45~65Hz或直流
辅助电源	工作范围	AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V
辅助电源	功耗	﹤4VA
功能模块	通讯接口	1路RS-485通讯，Modbus-RTU协议，波特率2400~9600bps,默认2400bps
	开关量输入	支持2路干结点输入
	开关量输出	支持2路继电器输出，容量：AC 250V/5A,DC 30V/5A
	变送输出	支持1路模拟量输出：0/4~20mA或0~5/10V
环境	工作温度	﹣10℃~﹢55℃
	存储温度	﹣25℃~﹢70℃
	相对湿度	≤93％，无腐蚀性气体场所
	海拔	≤2500m
安全	绝缘电阻	＞100MΩ
安全	交流耐压	AC 2KV
电磁兼容性能	静电放电	4级
	电快速瞬变脉冲群	4级
	浪涌（冲击）	4级
外形尺寸	面框尺寸（mm）	120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
外形尺寸	开孔尺寸（mm）	111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
