浪涌保护器（SPD）的专用后备保护器（SB）是根据IEC61643－4－43中的430．3条，“在电路造成危险前，应该采用合适的过电流保护装置”要求的精神，解决当SPD出现危险的工频续流或危险的工颊漏电流时应迅速脱扣、而雷电流通过时不误脱扣的安全问题，确保设备防雷持续有效且SPD不起火，解决目前广泛使用熔断器或空气断路器做外置保护其存在盲区的问题，是低压供电系统电压开关型SPD、电压限制型SPD理想的配套器件。和SPD防雷设备配套使用，如：工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备。
立即询价 （周一至周五 9:00-18:00）
浪涌保护器（SPD）的专用后备保护器（SB）是根据IEC61643－4－43中的430．3条，“在电路造成危险前，应该采用合适的过电流保护装置”要求的精神，解决当SPD出现危险的工频续流或危险的工颊漏电流时应迅速脱扣、而雷电流通过时不误脱扣的安全问题，确保设备防雷持续有效且SPD不起火，解决目前广泛使用熔断器或空气断路器做外置保护其存在盲区的问题，是低压供电系统电压开关型SPD、电压限制型SPD理想的配套器件。

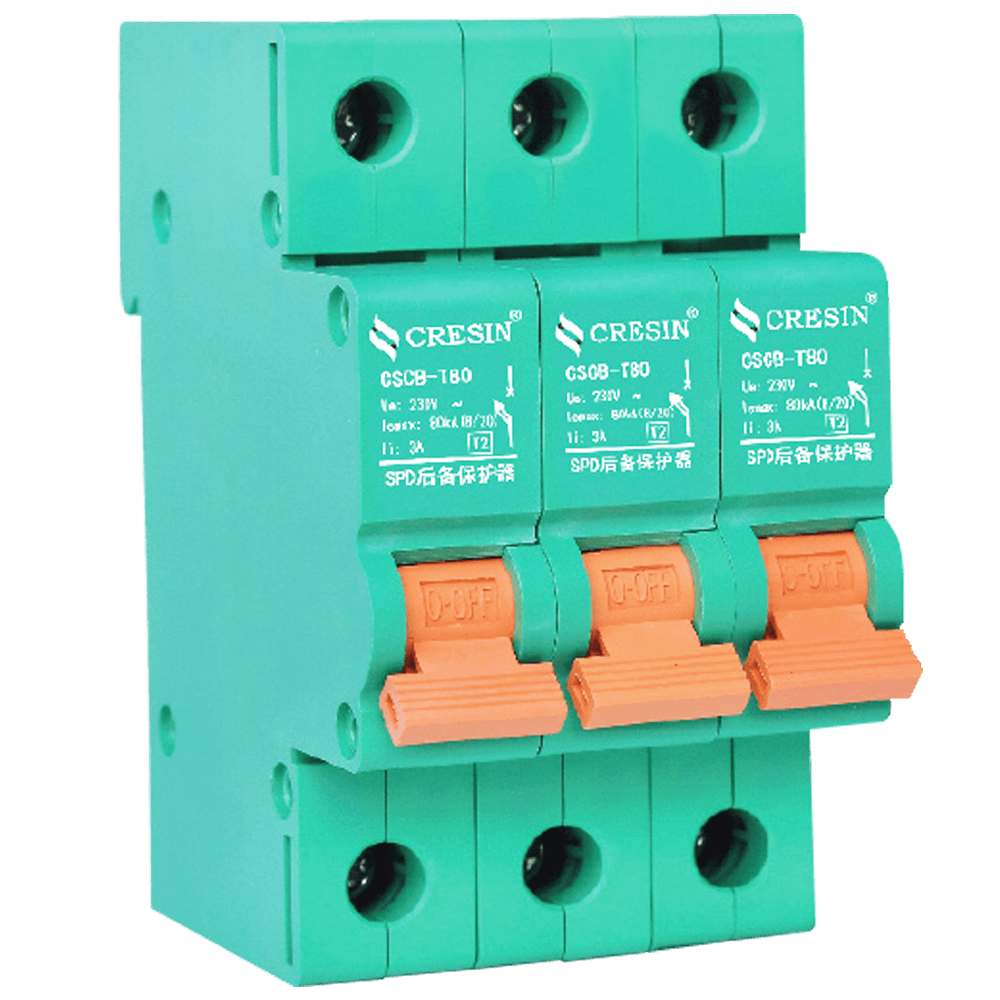

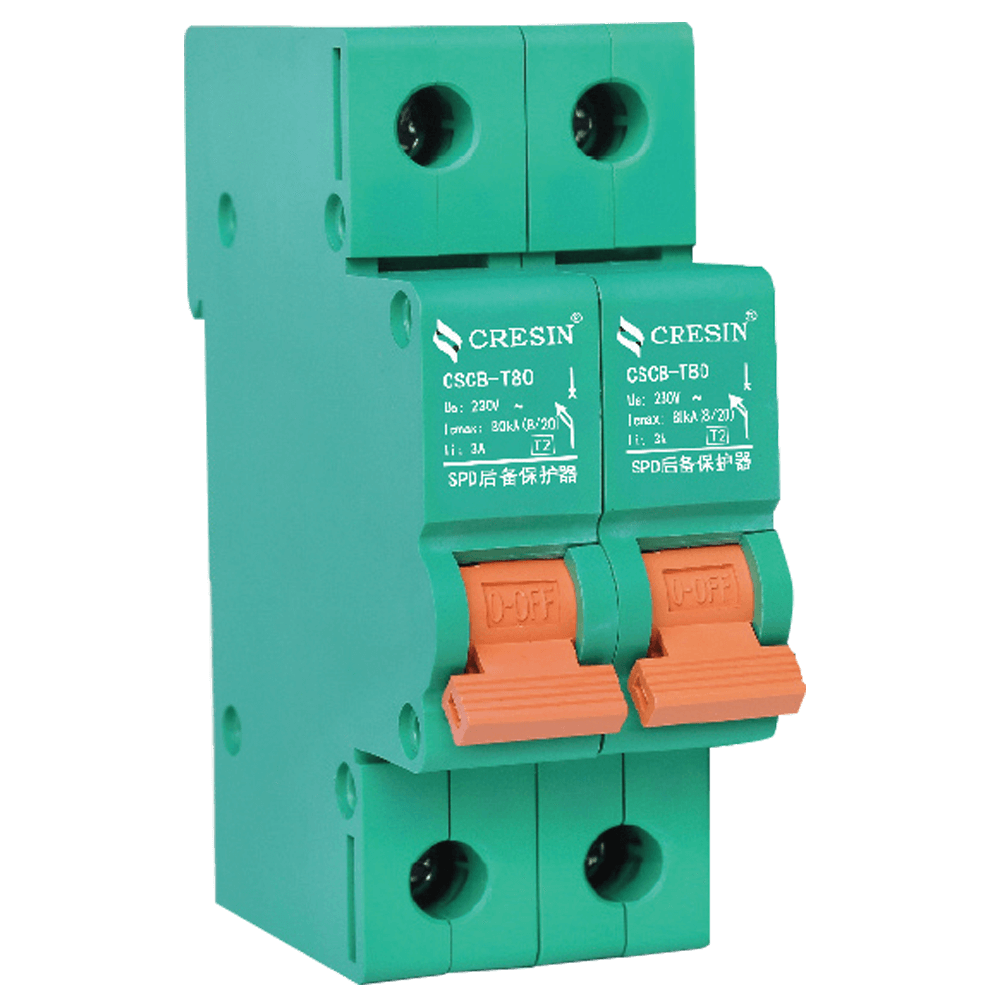

CSCB系列产品（SPD专用后备保护器），可为第一级、第二级、第三级等电源防雷设备（SPD电涌保护器）提供专业的后备保护。和SPD防雷设备配套使用，如：工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备。
● 对通过的工频电流和雷电流实现选择性分断，能有效保护SPD因异常暂态过电压时SPD发生熔穿短路，造成严重火灾事故。
● 对通过的工频电流和雷电流实现选择性分断，能有效保护SPD电涌保护器因发生劣化致使SPD启动电压降到低于电源电压，工频漏电流增大，造成严重火灾事故。
● 当SPD有雷电流通过时，这个外置保护器不会出现误脱扣，使电气设备防雷始终处于有效状态。

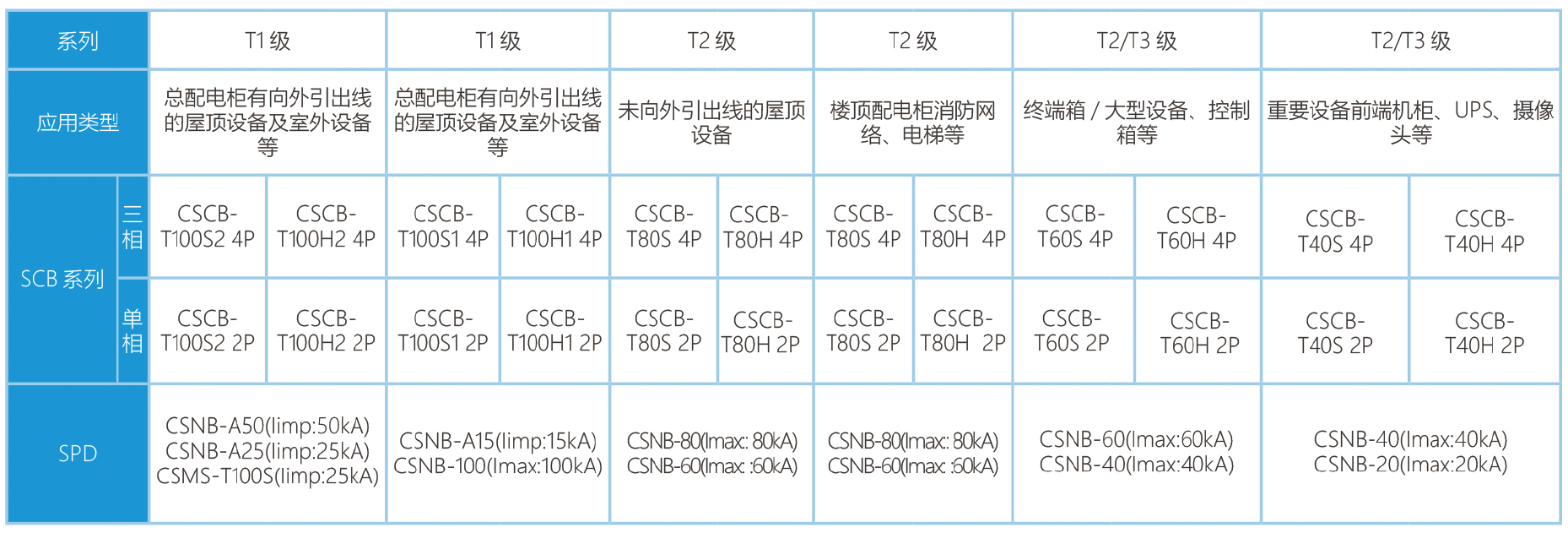

Product Selection
Product features
● 采用高能触头，使用寿命长；
● 冲击电流耐受能力强，不误动作；
● 工频电流通过大于3土1A脱扣；
● 运行短路电流分断能力强；
● 采用参量控制脱扣机构，对电流能选择性分断；
● 冲击电流残压低；
● 规格齐全能满足T1、T2、T3级SPD配套；
● 通过了国家级实验室检测35mm导轨安装。

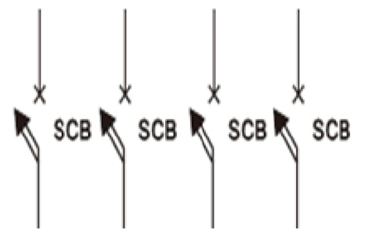

Installation instructions
SCB2
SCB3
SCB4

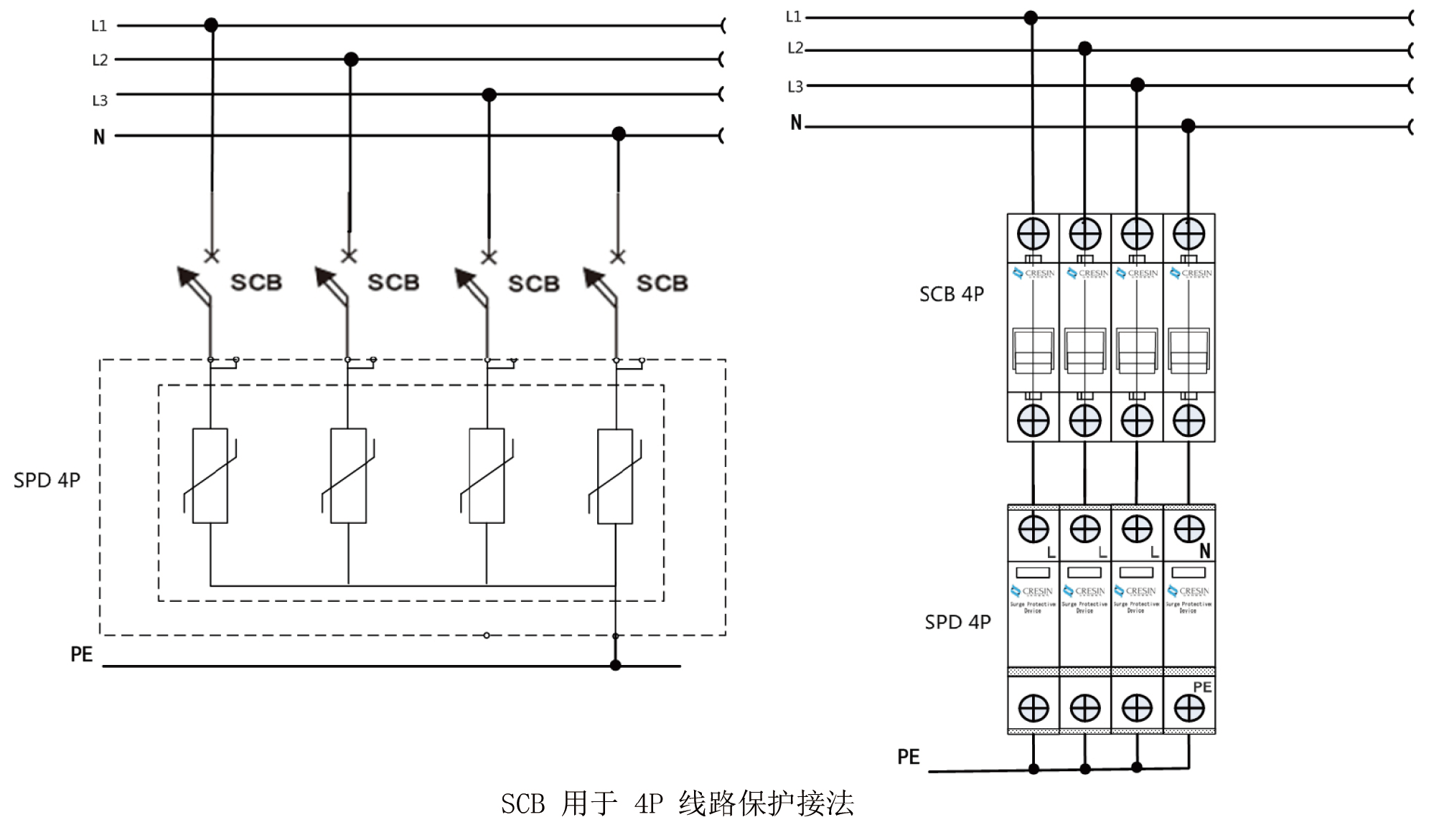

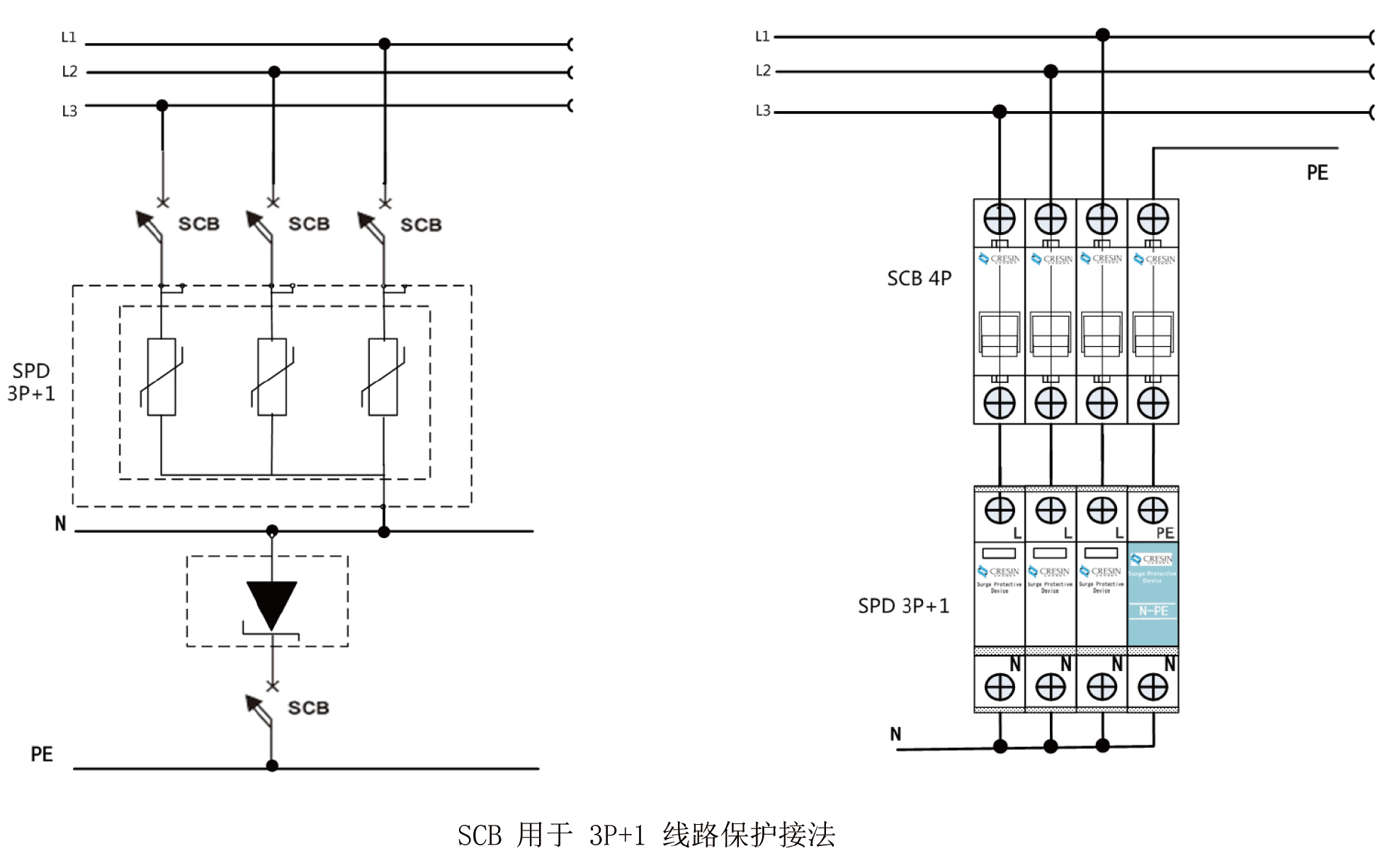

SCB与SPD配合使用时的保护接法

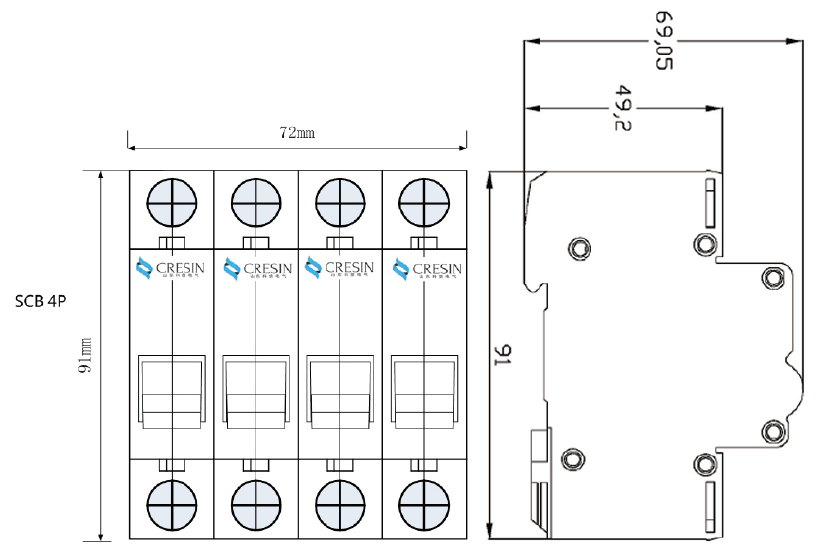

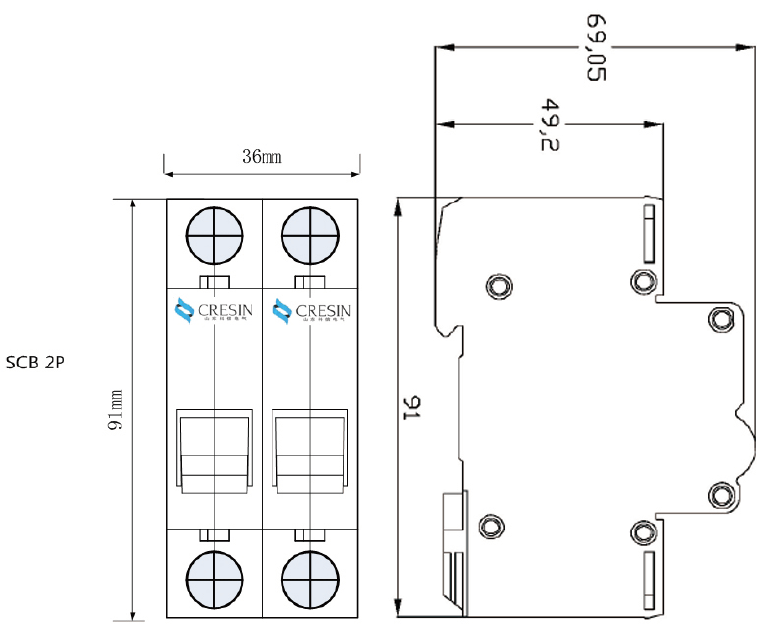

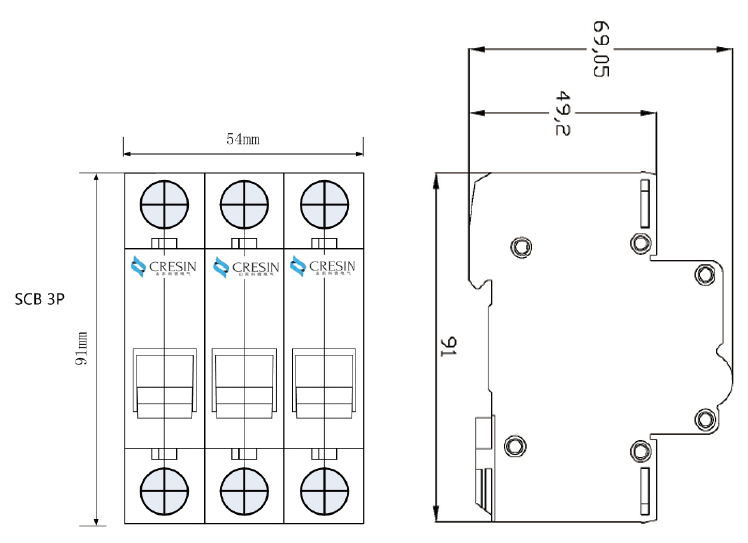

Product size
SCB2
SCB3
SCB4
| 电气参数 | T1级 | T1级 | T2级 | T2级-T3级 | T1级 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | CSCB-T100S2 | CSCB-T100H2 | CSCB-T100S1 | CSCB-T100H1 | CSCB-T80S | CSCB-T80H | CSCB-T60S | CSCB-T60H | CSCB-T40S | CSCB-T40H |
| 短路分断能力Ics | 50kA | 100kA | 50kA | 100kA | 20kA | 35kA | 6kA | 20kA | 6kA | 20kA |
| 额定工作电压Ue | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC | |||||
| 额定绝缘电压Ui | 4OOVAC | 4OOVAC | 4OOVAC | 4OOVAC | 4OOVAC | |||||
| 耐受冲击电流Iemax | 25k（10/350us) | 15k（10/350us) | 80k（8/20us) | 60k（8/20us) | 40k（8/20us) | |||||
| 工频脱扣电流Ii | 3±1A | 3±1A | 3±1A | 3±1A | 3±1A | |||||
| 机械寿命 | 1000次 | 1000次 | 1000次 | 1000次 | 1000次 | |||||
| 段子最大接线 | 25mm² | 25mm² | 25mm² | 25mm² | 25mm² | |||||
| 级数 | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | |||||
| 外壳防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | |||||
| 工作环境温度 | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | |||||
| 工作环境湿度（室温） | 20%~90%RH | 20%~90%RH | 20%~90%RH | 20%~90%RH | 20%~90%RH | |||||
| 安装轨道 | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | |||||
