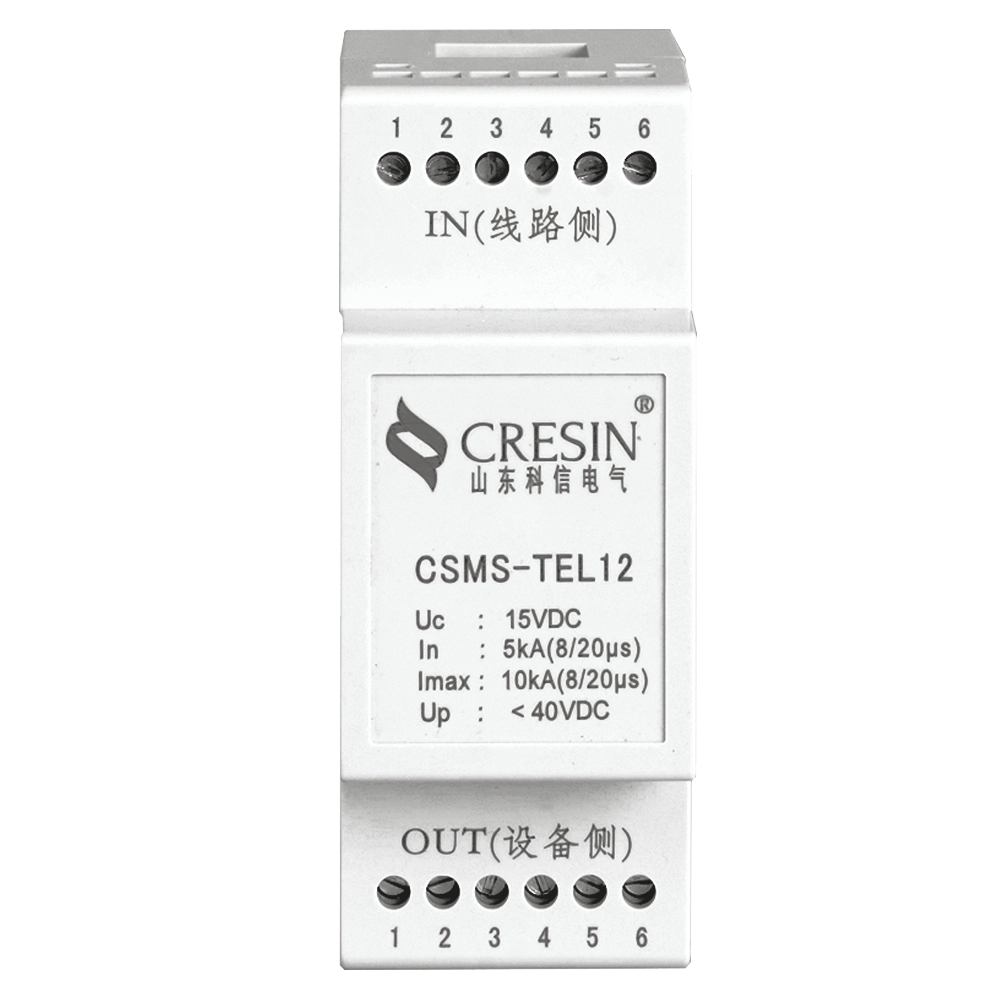

模拟信号浪涌保护器 CSMS-TEL系列
CSMS-TEL模拟信号系列浪涌保护器适用于具有共同参考电位的1对或2对信号线+1个信号地/屏蔽地+1个防雷地，安装于设备的前端，用于防护控制、通讯或其他弱电等信息系统线路过电压对设备造成的危害。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-TEL模拟信号系列浪涌保护器适用于具有共同参考电位的1对或2对信号线+1个信号地/屏蔽地+1个防雷地，安装于设备的前端，用于防护控制、通讯或其他弱电等信息系统线路过电压对设备造成的危害。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-TEL模拟信号系列浪涌保护器适用于具有共同参考电位的1对或2对信号线+1个信号地/屏蔽地+1个防雷地，安装于设备的前端，用于防护控制、通讯或其他弱电等信息系统线路过电压对设备造成的危害。
Product features
● 通流量大，残压低；
● 模拟信号传输性能优越，响应速度快、传输速率高；
● 内置双重防雷保护技术，安全性能高；
● 采用品牌防雷元件，质量可靠、性能稳定；
● 标准端子型接口，安装接线方便。
Installation instructions
一、防雷器串联在被保护设备与信号通道之间；
二、防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1米；
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期；
五、当系统工作出现故障怀疑防雷器时，可拆除防雷器，如还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
| CSMS-TEL12/3 | CSMS-TEL12/5 | CSMS-TEL24/3 | CSMS-TEL24/5 | CSMS-TEL48/3 | CSMS-TEL48/5 | ||
|---|---|---|---|---|---|---|---|
| 技术指标 | 最大持续工作电压Uc | 15V | 15V | 30V | 30V | 60V | 60V |
| 额定工作电压Un | 12V | 12V | 24V | 24V | 48V | 48V | |
| 额定电流 | 300mA | 300mA | 300mA | 300mA | 300mA | 300mA | |
| 传输速率 | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | 10Mbit/s | |
| 标称放电电流In(8/20μs) | 5kA | 5kA | 5kA | 5kA | 5kA | 5kA | |
| 最大放电电流Imax(8/20μs) | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA | |
| 限制电压 L-L | ≤40V | ≤40V | ≤50V | ≤50V | ≤180V | ≤180V | |
| 限制电压 L-PE | ≤60V | ≤60V | ≤60V | ≤60V | ≤220V | ≤220V | |
| 保护水平Up | ≤40V | ≤40V | ≤50V | ≤50V | ≤90V | ≤90V | |
| 插入损耗 | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | ≤0.2dB | |
| 设计标准 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | IEC61643-21/GB18802.21 | |
| 接口 | 保护线路接口 | 1对信号线+1个信号地/屏蔽地+1个防雷地 | 2对信号线+1个信号地/屏蔽地+1个防雷地 | 1对信号线+1个信号地/屏蔽地+1个防雷地 | 2对信号线+1个信号地/屏蔽地+1个防雷地 | 1对信号线+1个信号地/屏蔽地+1个防雷地 | 2对信号线+1个信号地/屏蔽地+1个防雷地 |
| 接线方式 | 端子接线 | 端子接线 | 端子接线 | 端子接线 | 端子接线 | 端子接线 | |
| 接入导线最大截面 | 2.5mm2 多股软线 | 2.5mm2 多股软线 | 2.5mm2 多股软线 | 2.5mm2 多股软线 | 2.5mm2 多股软线 | 2.5mm2 多股软线 | |
| 机械特性 | 外壳材料 | 阻燃性塑料外壳 | 阻燃性塑料外壳 | 阻燃性塑料外壳 | 阻燃性塑料外壳 | 阻燃性塑料外壳 | 阻燃性塑料外壳 |
| 尺 寸(W×H×D) | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | 36x99x66（mm） | |
| 安装方式 | 35mm标准导轨安装 | 35mm标准导轨安装 | 35mm标准导轨安装 | 35mm标准导轨安装 | 35mm标准导轨安装 | 35mm标准导轨安装 | |
| 工作环境 | 操作温度 | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ |
| 存储温度 | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | -40℃~+80℃ | |
| 相对湿度 | 5～95%（无凝露） | 5～95%（无凝露） | 5～95%（无凝露） | 5～95%（无凝露） | 5～95%（无凝露） | 5～95%（无凝露） | |
| 防护等级 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔高度 | 不超过3000m | 不超过3000m | 不超过3000m | 不超过3000m | 不超过3000m | 不超过3000m | |
| 保质期 | 产品保质期 | 3年 | 3年 | 3年 | 3年 | 3年 | 3年 |
