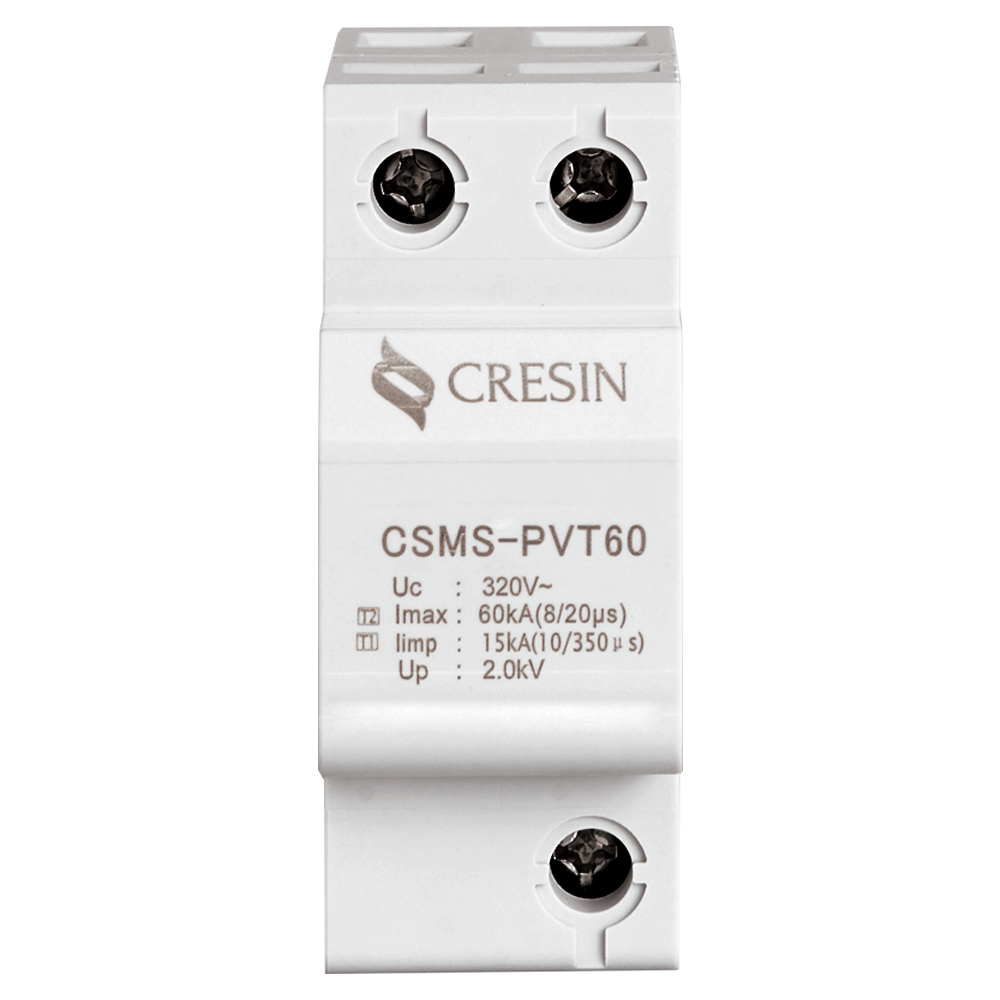

PT二次接地保护器 CSMS-PVT60/FM
CSMS-PVT60/FM 是山东科信电气有限公司开发的PT二次接地保护器，主要用于电压互感器的二次侧过电压保护，以防止高压电串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-PVT60/FM 是山东科信电气有限公司开发的PT二次接地保护器，主要用于电压互感器的二次侧过电压保护，以防止高压电串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-PVT60/FM 是山东科信电气有限公司开发的PT二次接地保护器，主要用于电压互感器的二次侧过电压保护，以防止高压电串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。
Product features
● CSMS-PVT60/FM内置了独特的双脱扣保护装置，具有热和过载双重保护，确保主元件损坏时，装置整体呈现开路状态，从而杜绝元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确动作；
● CSMS-PVT60/FM具备损坏告警及与主回路电气隔离的遥信辅助触点输出功能，可方便运行人员日常巡视或者接入远程监视系统，避免运行中对该类元件的监视死角，有效提高系统继电保护的可靠性；
● CSMS-PVT60/FM采用标准的35mm安装卡轨，现场安装、检修、维护更换十分方便。
Installation instructions
一、产品应固定安装与35mm导轨上；
二、产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另外一端接地（PE），接地电阻不应超过10Ω。

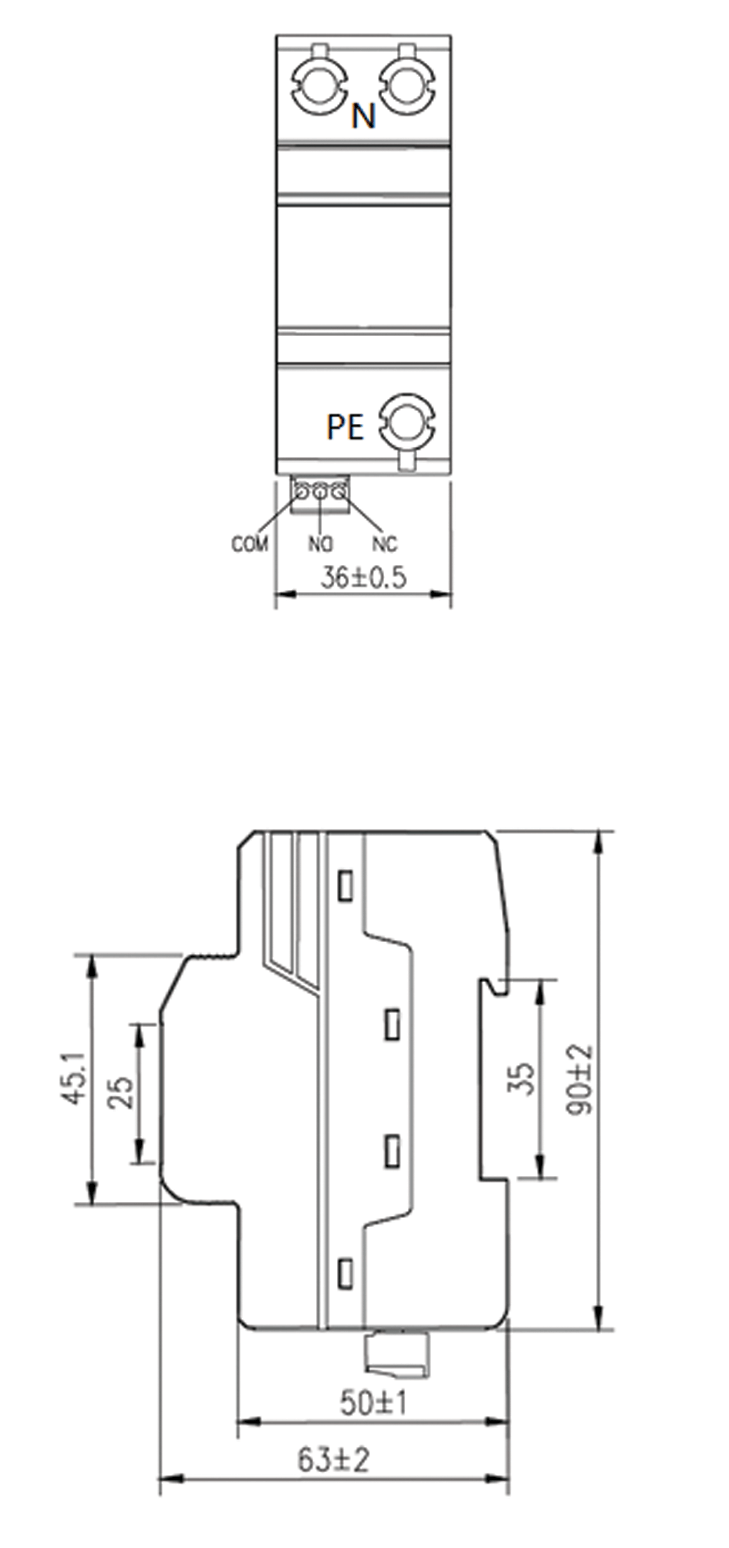

Product size
| 技术指标 | SPD型号 | CSMS-PVT60/FM |
|---|---|---|
| 最大持续工作电压Uc | 320V | |
| 直流击穿电压（100v/s） | ≥500V | |
| 冲击电流Iimp(10/350μs) | 15kA | |
| 标称放电电流In(8/20μs) | 30kA | |
| 最大放电电流Imax(8/20μs) | 60kA | |
| 保护水平Up | ≤2.0kV | |
| 续流遮断能力If | 500Arms | |
| 设计标准 | IEC61643/GB18802.1 | |
| 接口 | 接线方式 | 端子接线 |
| 接入导线最小截面 | 8 mm2 | |
| 接入导线最大截面 | 25 mm2 | |
| 遥信触点定义 | NC 常闭，COM 公共端，NO常开 | |
| 遥信端子接入导线截面 | ≤1.5mm2 | |
| 机械特性 | 外壳材料 | 阻燃性塑料外壳 |
| 尺 寸(W×H×D) | 36x99x66（mm） | |
| 安装方式 | 35mm标准导轨安装 | |
| 工作环境 | 操作温度 | -40℃~+80℃ |
| 存储温度 | -40℃~+80℃ | |
| 相对湿度 | 5～95%（无凝露） | |
| 防护等级 | IP20 | |
| 海拔高度 | 不超过3000m | |
| 保质期 | 产品保质期 | 1年 |
