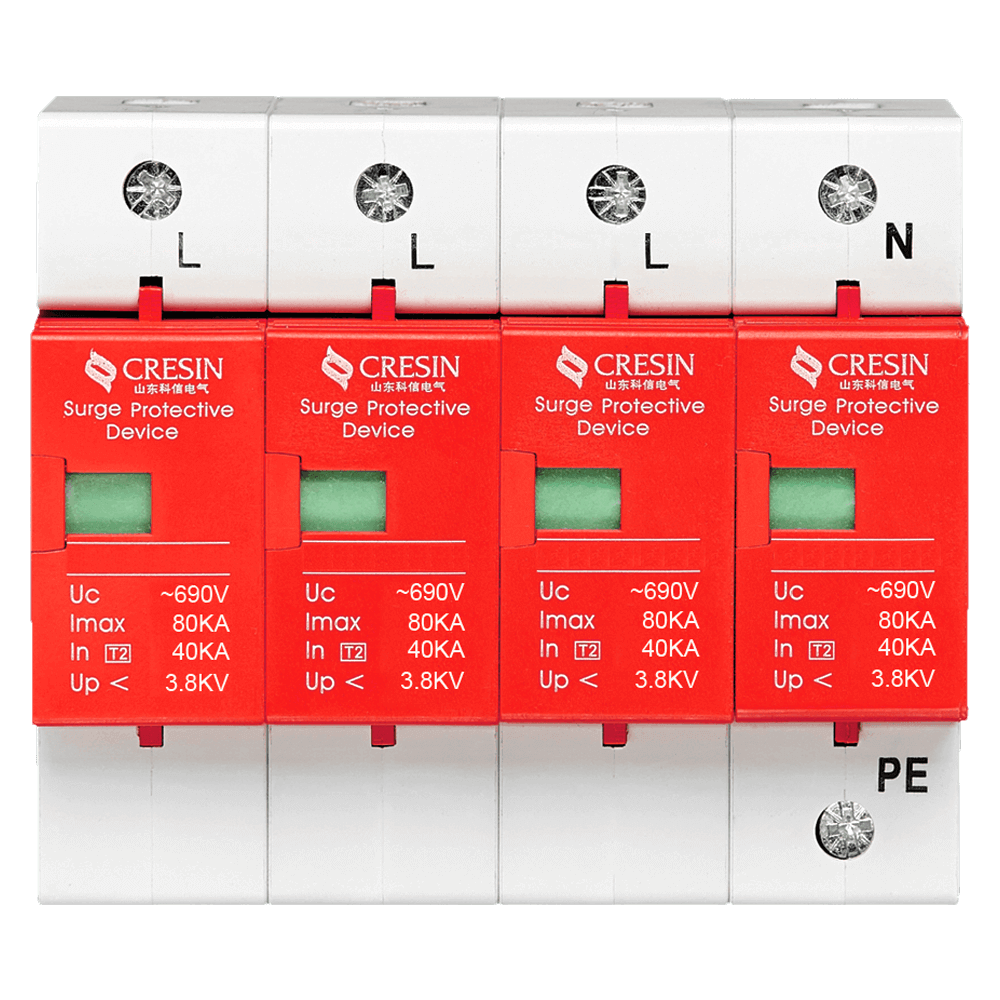

CSMS-B80/AC690系列浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流50Hz，480v交流电源，每个模块的标称放电电流In可达40kA(8/20μs)，最大放电电流Imax可以达到80kA(8/20μs)，通过国家专业检测机构的雷电防护T2级试验，适用于雷击风险较高地区（LPZ1或LPZ1与LPZ2交界区），可应用于交流电源系统的一级、二级防雷保护。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-B80/AC690系列浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流50Hz，480v交流电源，每个模块的标称放电电流In可达40kA(8/20μs)，最大放电电流Imax可以达到80kA(8/20μs)，通过国家专业检测机构的雷电防护T2级试验，适用于雷击风险较高地区（LPZ1或LPZ1与LPZ2交界区），可应用于交流电源系统的一级、二级防雷保护。通过防雷系统前、后级防雷器的配合，使雷电能逐级释放，达到保护配电电源及终端用电设备的目的。
Product features
● 选用优质防雷元件，使用寿命长；
● 带有过流、过热温控脱扣装置；
● 带有故障失效指示；
● 漏电流小、响应时间快、残压低；
● 可插拔式模块化结构设计；
● 模块失效后无需停电即可更换；
● 35mm标准导轨安装，安装简单，维护方便；
● 通过国家专业检测机构的雷电防护T2级试验。
Installation instructions
一、建议在防雷模块前端串联熔断器或自动断路器；

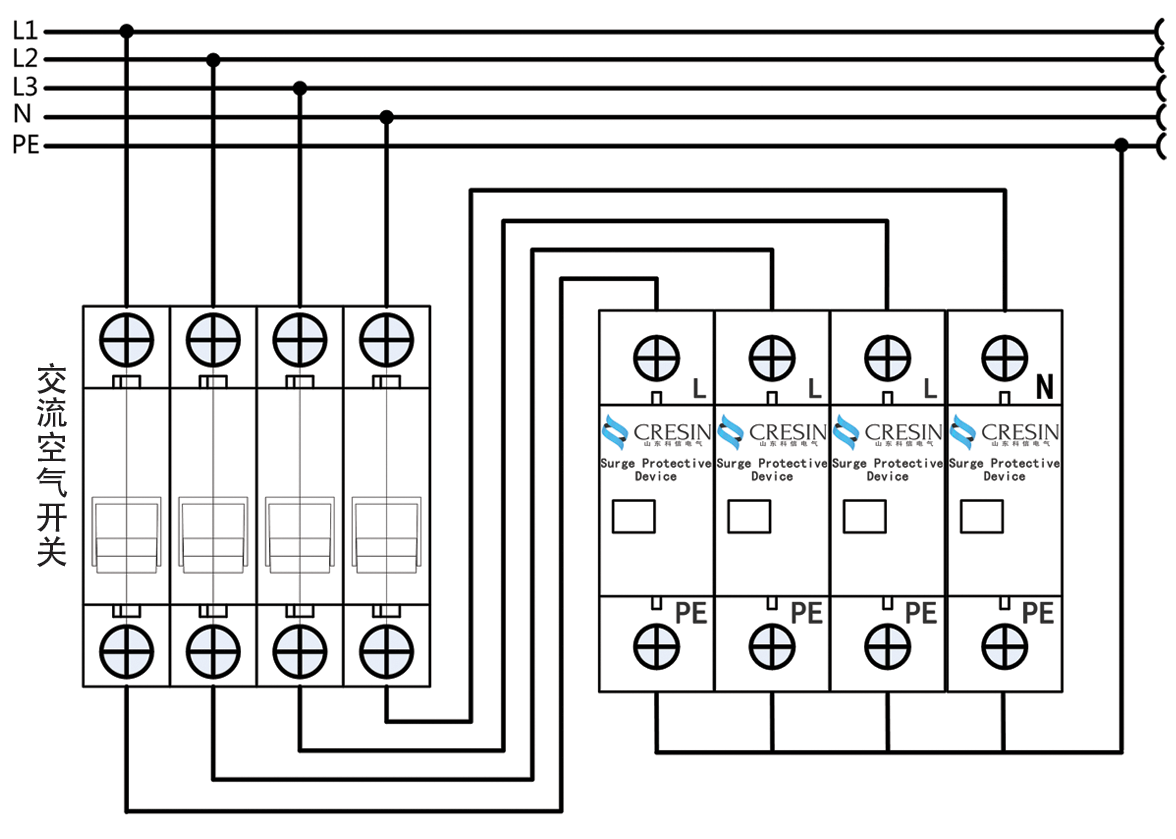

二、安装时请根据接线示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线；
三、安装时必须切断电源，严禁带电操作，连接导线必须符合要求，接线尽量短；
四、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品；
五、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。

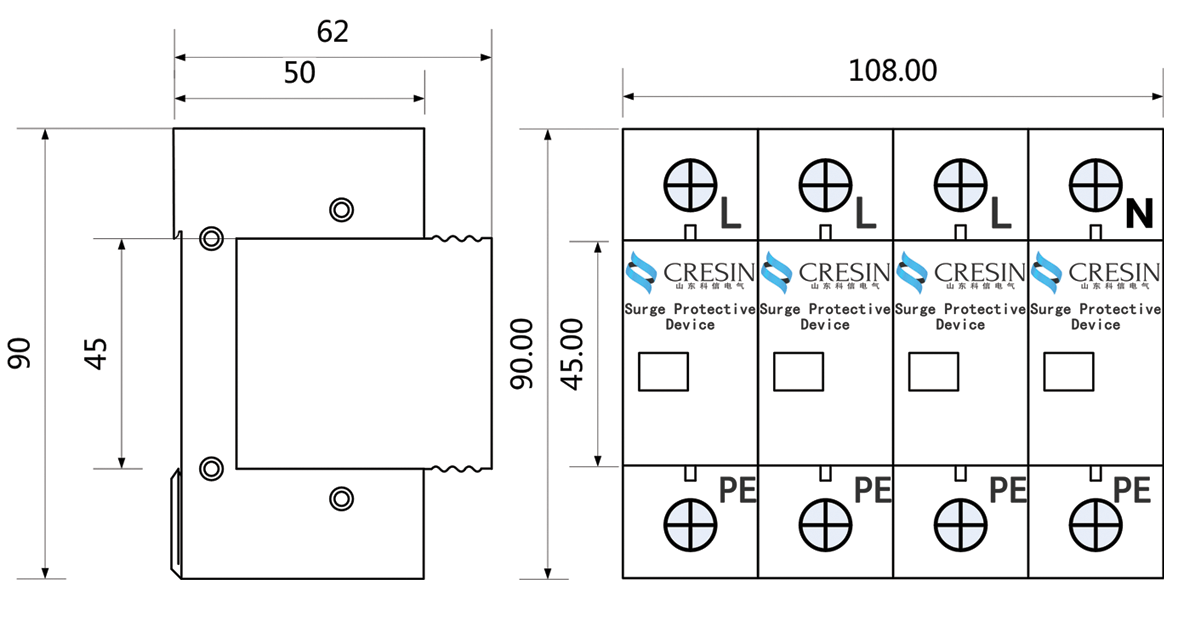

Product size
| 技术指标 | SPD型号 | CSMS-B80/AC690 |
|---|---|---|
| 额定电压Un | 480v | |
| 最大持续工作电压Uc | 690v/50Hz | |
| 标称放电电流In(8/20μs) | 40kA | |
| 最大放电电流Imax(8/20μs) | 80kA | |
| 保护水平Up | ≤3.8kV | |
| 响应时间 | ≤25ns | |
| 漏电流 | ≤20μA | |
| 保护模式 | L/N-PE；L-N N-PE可选 | |
| 设计标准 | GB18802.1 | |
| 接口 | 接入导线截面 | 25mm2 |
| 接入接地线导线截面 | 35 mm2 | |
| 接线方式 | 端子接线 | |
| 遥信接点 | 可选 | |
| 报警接点 | 可选 | |
| 脱离器动作指示 | 有（有效：绿--失效：红） | |
| 极数 | 1P、2P、3P、4P可选 | |
| 电源 | 适用电源 | AC480v |
| 电源系统 | TN-S/三相五线 | |
| 机械特性 | 外壳材料 | 阻燃性塑料外壳 |
| 尺 寸(W×H×D) | 108x90x62（mm） | |
| 安装方式 | 35mm标准导轨安装 | |
| 工作环境 | 操作温度 | -40℃~+80℃ |
| 存储温度 | -40℃~+80℃ | |
| 相对湿度 | 5～95%（无凝露） | |
| 防护等级 | IP20 | |
| 海拔高度 | 不超过3000m | |
| 保质期 | 产品保质期 | 3年 |
