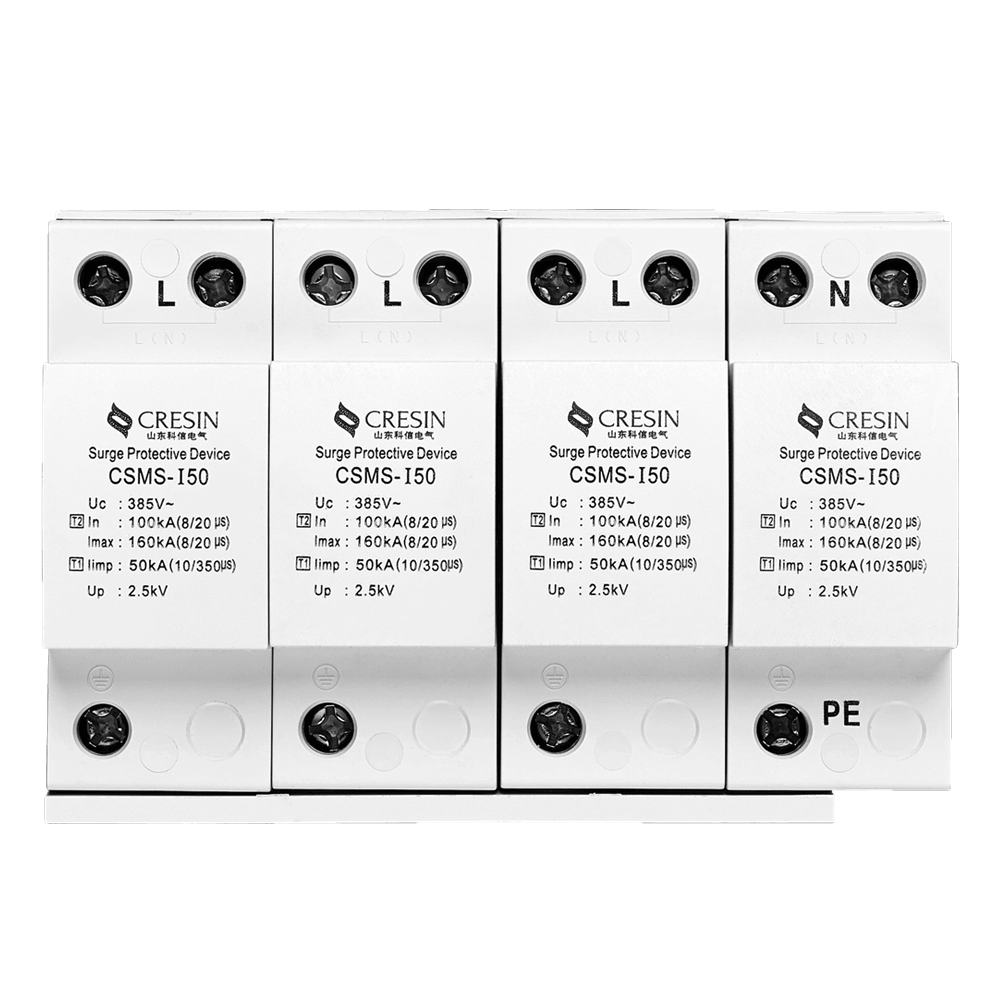

CSMS-I50系列浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流50Hz，220v/380v及以下的TN-S、TN-C-S、TT、IT等供电系统，每个模块的冲击放电电流Iimp达到50kA(10/350μs)，标称放电电流In达到100 kA(8/20μs)，最大泄放电流Imax达到160kA(8/20μs)，通过国家专业检测机构的雷电防护T1级试验，适用于雷击风险较高地区（LPZ0B或LPZ0B与LPZ1交界区），应用于交流电源系统的一级防雷保护。
可选型号：
立即询价 （周一至周五 9:00-18:00）
CSMS-I50系列浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流50Hz，220v/380v及以下的TN-S、TN-C-S、TT、IT等供电系统，每个模块的冲击放电电流Iimp达到50kA(10/350μs)，标称放电电流In达到100 kA(8/20μs)，最大泄放电流Imax达到160kA(8/20μs)，通过国家专业检测机构的雷电防护T1级试验，适用于雷击风险较高地区（LPZ0B或LPZ0B与LPZ1交界区），应用于交流电源系统的一级防雷保护。通过防雷系统前、后级防雷器的配合 ，使雷电能逐级释放 ，达到保护配电电源及终端用电设备的目的。。
Product features
● 选用优质防雷材料石墨烯，使用寿命长；
● 间隙放电，无漏电流；
● 冲击放电电流Iimp达到50kA(10/350μs)；
● 标称放电电流In达到100 kA(8/20μs)；
● 最大泄放电流Imax达到160kA(8/20μs)；
● 35mm标准导轨安装，安装简单，维护方便；
● 通过国家专业检测机构的雷电防护T1级试验。
Installation instructions
一、建议在防雷模块前端串联熔断器或自动断路器；

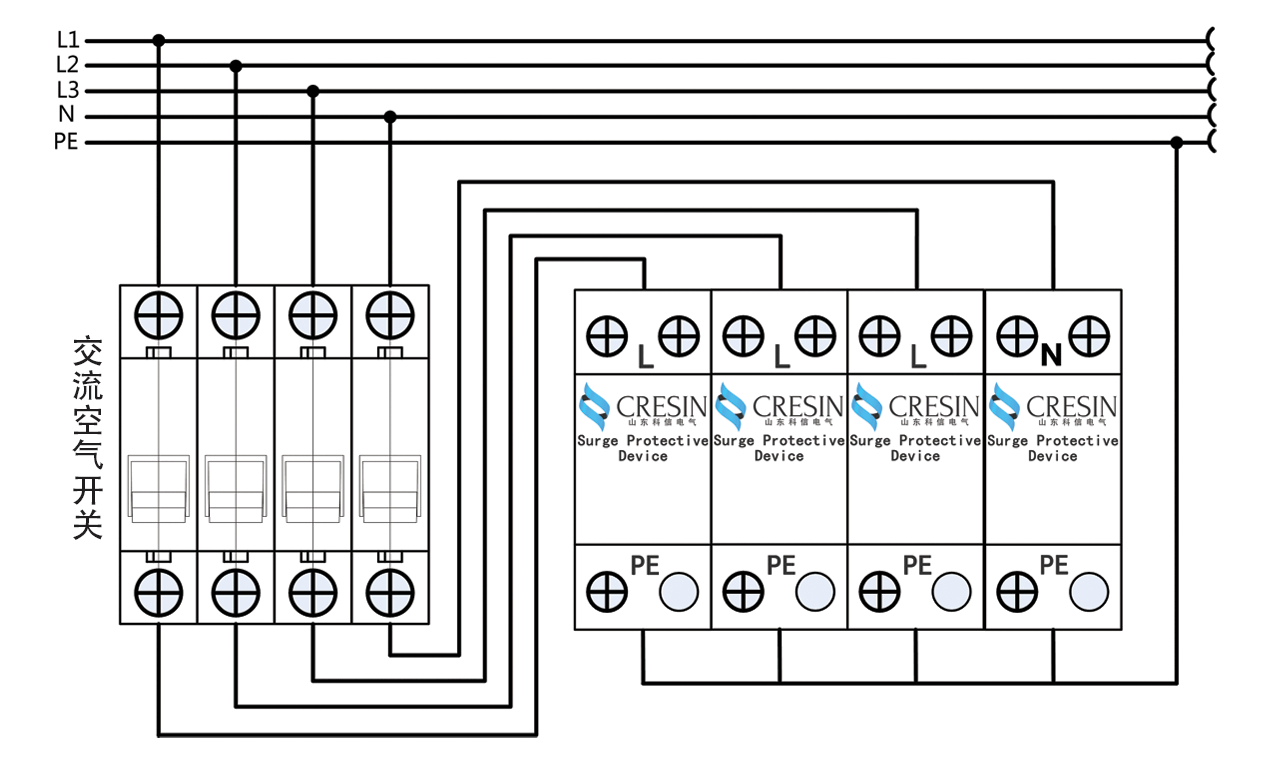

二、安装时请根据接线示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线；
三、安装时必须切断电源，严禁带电操作，连接导线必须符合要求，接线尽量短；
四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。

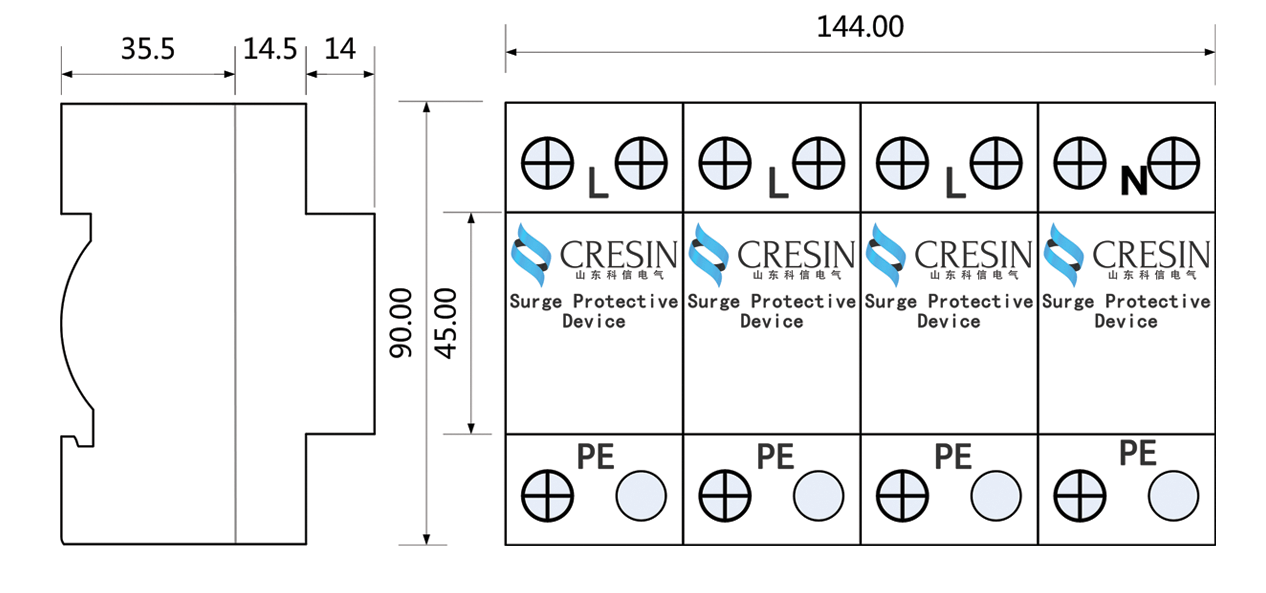

Product size
| 技术指标 | SPD型号 | CSMS-I50/AC385-4P |
|---|---|---|
| 额定电压Un | 220v/380v | |
| 最大持续工作电压Uc | 385v/50Hz | |
| 冲击放电电流Iimp（10/350μs） | 50kA | |
| 标称放电电流In(8/20μs) | 100kA | |
| 最大放电电流Imax(8/20μs) | 160kA | |
| 保护水平Up | ≤2.5kV | |
| 响应时间 | ≤100ns | |
| 漏电流 | 0μA | |
| 前置熔断器 | 见标注1 | |
| 保护模式 | L/N-PE | |
| 设计标准 | GB18802.1 | |
| 接口 | 接入导线截面 | 25 mm2 |
| 接入接地线导线截面 | 35 mm2 | |
| 接线方式 | 端子接线 | |
| 极数 | 1P、2P、3P、4P可选 | |
| 电源 | 适用电源 | AC220v/380v |
| 电源系统 | TN-S/三相五线 | |
| 机械特性 | 外壳材料 | 阻燃性塑料外壳 |
| 尺 寸(W×H×D) | 144x90x64（mm） | |
| 安装方式 | 35mm标准导轨安装 | |
| 工作环境 | 操作温度 | -40℃~+80℃ |
| 存储温度 | -40℃~+80℃ | |
| 相对湿度 | 5～95%（无凝露） | |
| 防护等级 | IP20 | |
| 海拔高度 | 不超过3000m | |
| 保质期 | 产品保质期 | 3年 |
