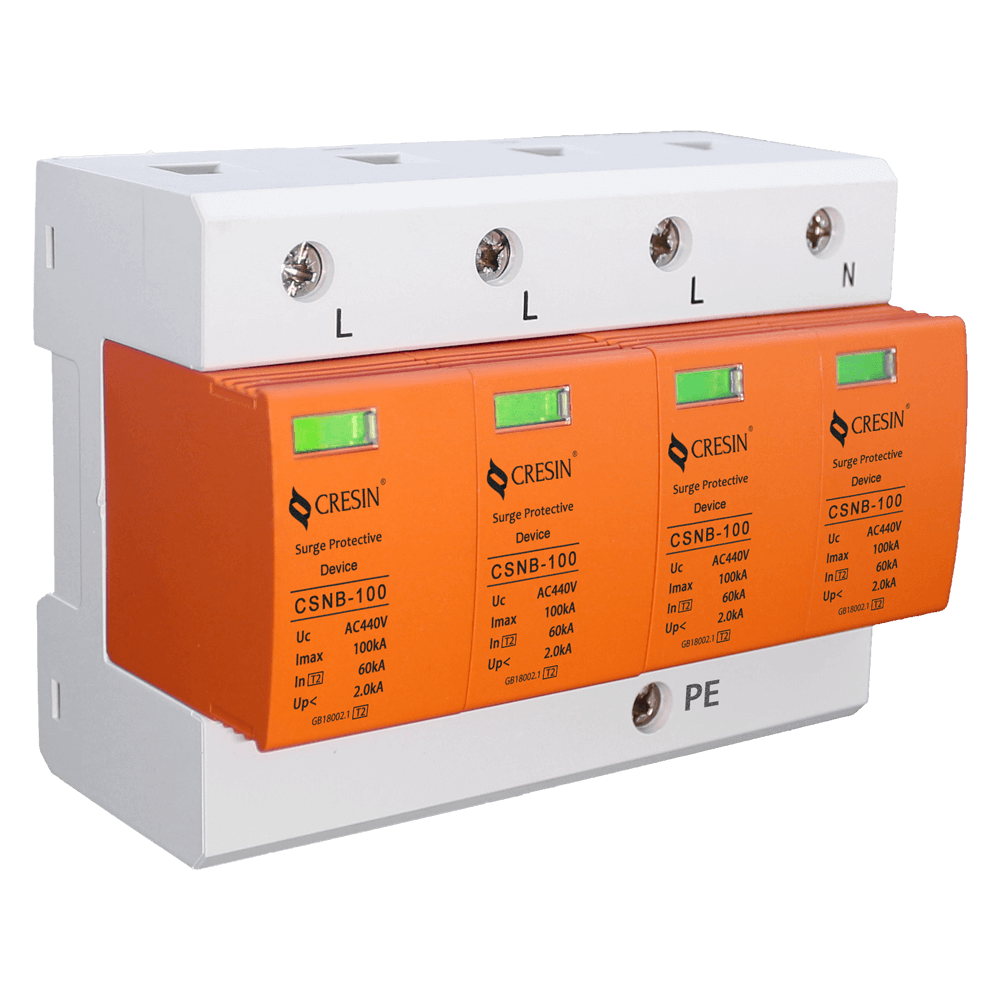

CSNB系列交流配电系统（AC230/400V）浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流配电系统电源及用电设备防护，通过国家专业检测机构的雷电防护试验。浪涌保护器在过电压产生后可瞬时将被保护线路接入等电位系统中，使设备各端口等电位，同时释放在电路上因雷电感应而产生的大量脉冲电流，将过电压钳位，降低设备各端口的电压差，通过防雷系统前、后级浪涌保护器的配合，使雷电能逐级释放，达到保护配电电源及终端用电设备的目的。
立即询价 （周一至周五 9:00-18:00）
CSNB系列交流配电系统（AC230/400V）浪涌保护器(电涌保护器)是依据GB18802.1、IEC61643-1防雷标准设计，适用交流配电系统电源及用电设备防护，通过国家专业检测机构的雷电防护试验。浪涌保护器在过电压产生后可瞬时将被保护线路接入等电位系统中，使设备各端口等电位，同时释放在电路上因雷电感应而产生的大量脉冲电流，将过电压钳位，降低设备各端口的电压差，通过防雷系统前、后级浪涌保护器的配合，使雷电能逐级释放，达到保护配电电源及终端用电设备的目的。

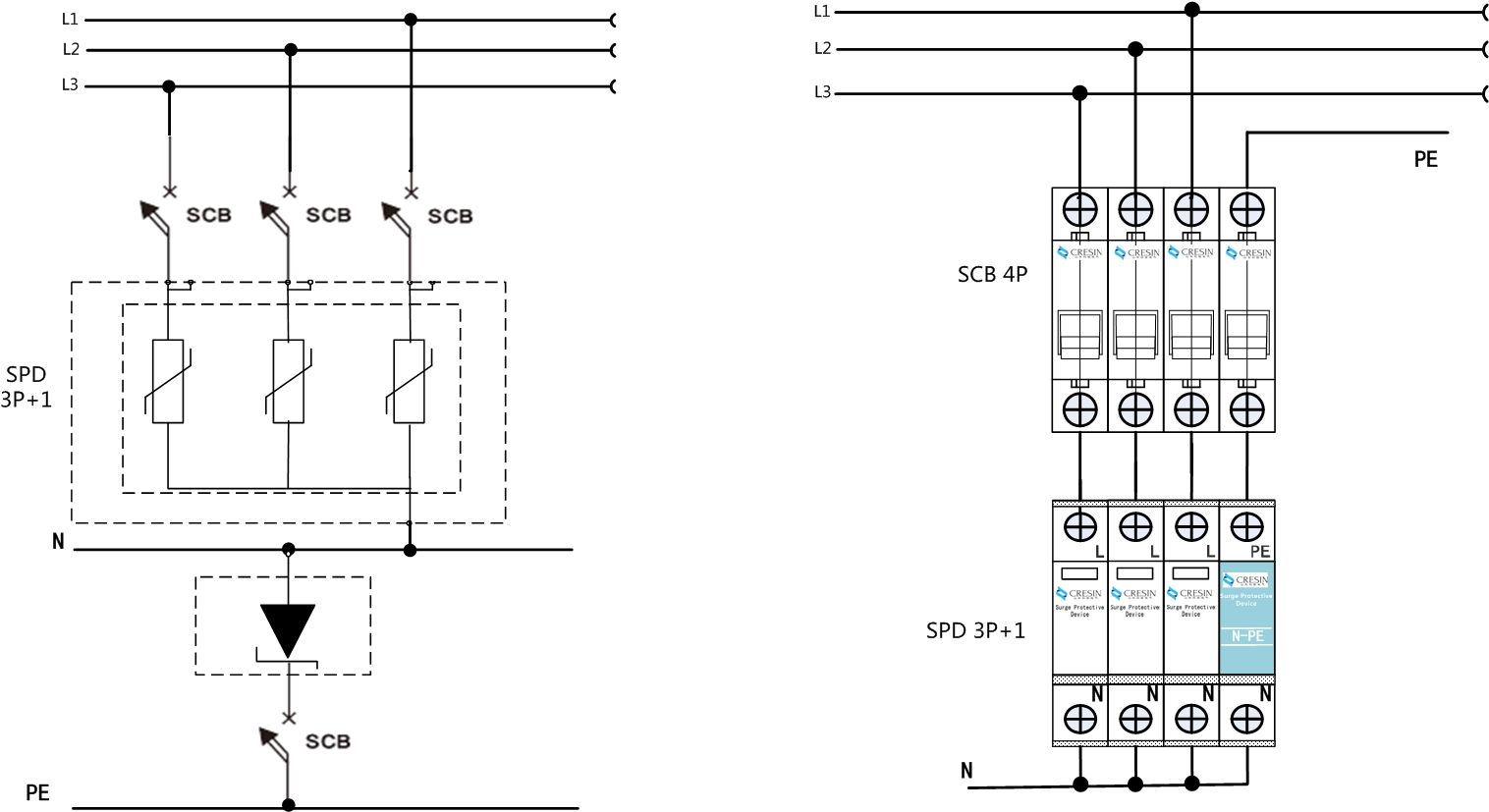

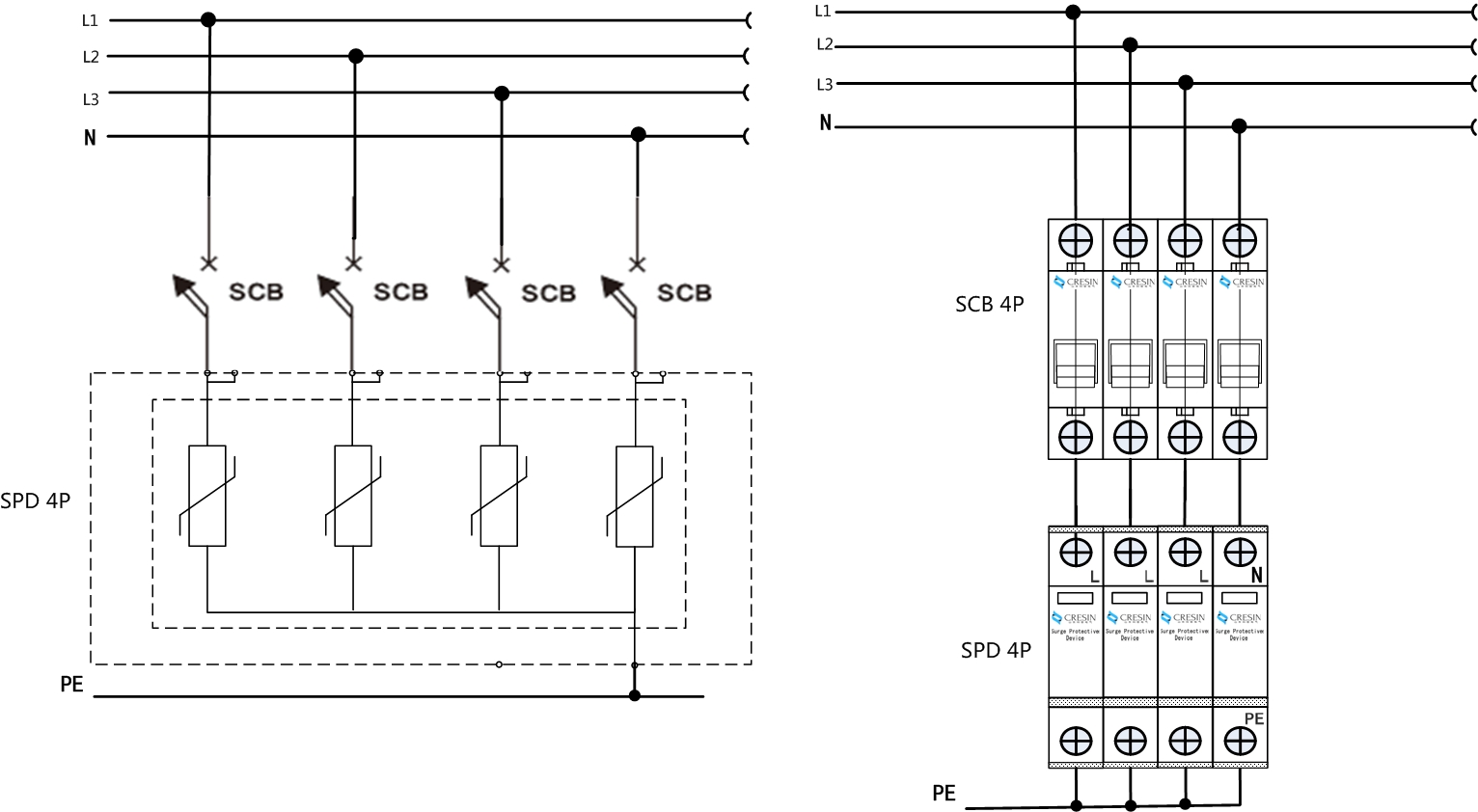

Installation instructions
Product size
| SPD型号 | CSNB-100 |
|---|---|
| 最大持续工作电压Uc | AC275,385,420,440 |
| 冲击放电电流Iimp（10/350μs） | |
| 标称放电电流In(8/20μs) | 60kA |
| 最大放电电流Imax(8/20μs) | 100kA |
| 保护水平Up | ≤2.0kV |
| 响应时间 | ≤25ns |
| 漏电流 | 15μA |
| 保护模式 | L/N-PE;L-N N-PE |
| 设计标准 | GB18802.1 |
| 接入导线截面 | 25 mm2 |
| 接入接地线导线截面 | 35 mm2 |
| 接线方式 | 端子接线 |
| 遥信接点 | 可选 |
| 报警接点 | 可选 |
| 极数 | 1P、2P、3P、4P |
| 外壳材料 | 阻燃性塑料外壳 |
| 安装方式 | 35mm标准导轨安装 |
| 操作温度 | -40℃~+80℃ |
| 存储温度 | -40℃~+80℃ |
| 相对湿度 | 5～95%（无凝露） |
| 防护等级 | IP20 |
| 海拔高度 | 不超过3000m |
| 产品保质期 | 3年 |
2018-11-19

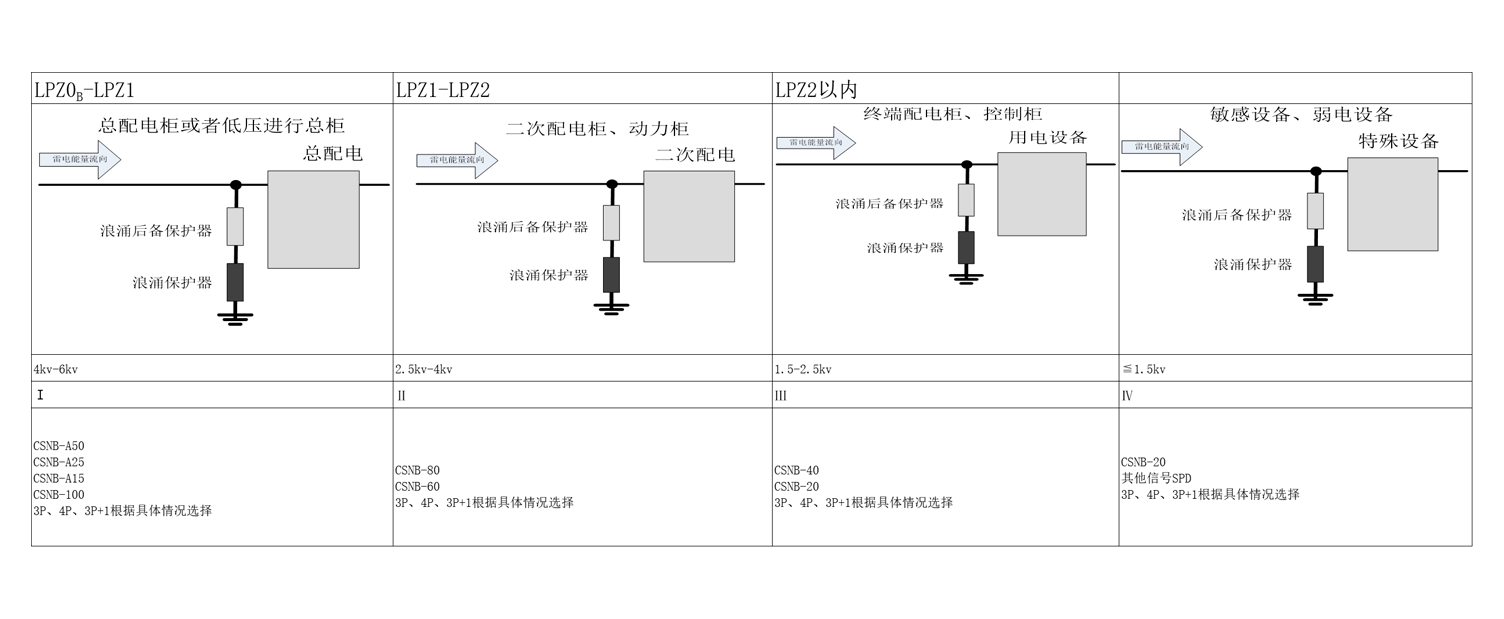

CSNB-100 系列浪涌保护器(电涌保护器)是依据 GB18802.1、IEC61643-1 防雷标准设计，适用交流 50Hz，220v/380v 及以下的TN-S、TN-C-S、TT、IT 等供电系统，每个模块的标称放电电流In 可达60kA(8/20μs)， 最大放电电流 Imax 可以达到 100kA(8/20μs)，通过国家专业检测机构的雷电防护 II 类试验，适用于雷击风险较高地区（LPZ2 或 LPZ2 与 LPZ3 交界区），可应用于交流电源系统的二级防雷保护。
