智能型浪涌保护器 CSMS-T100S

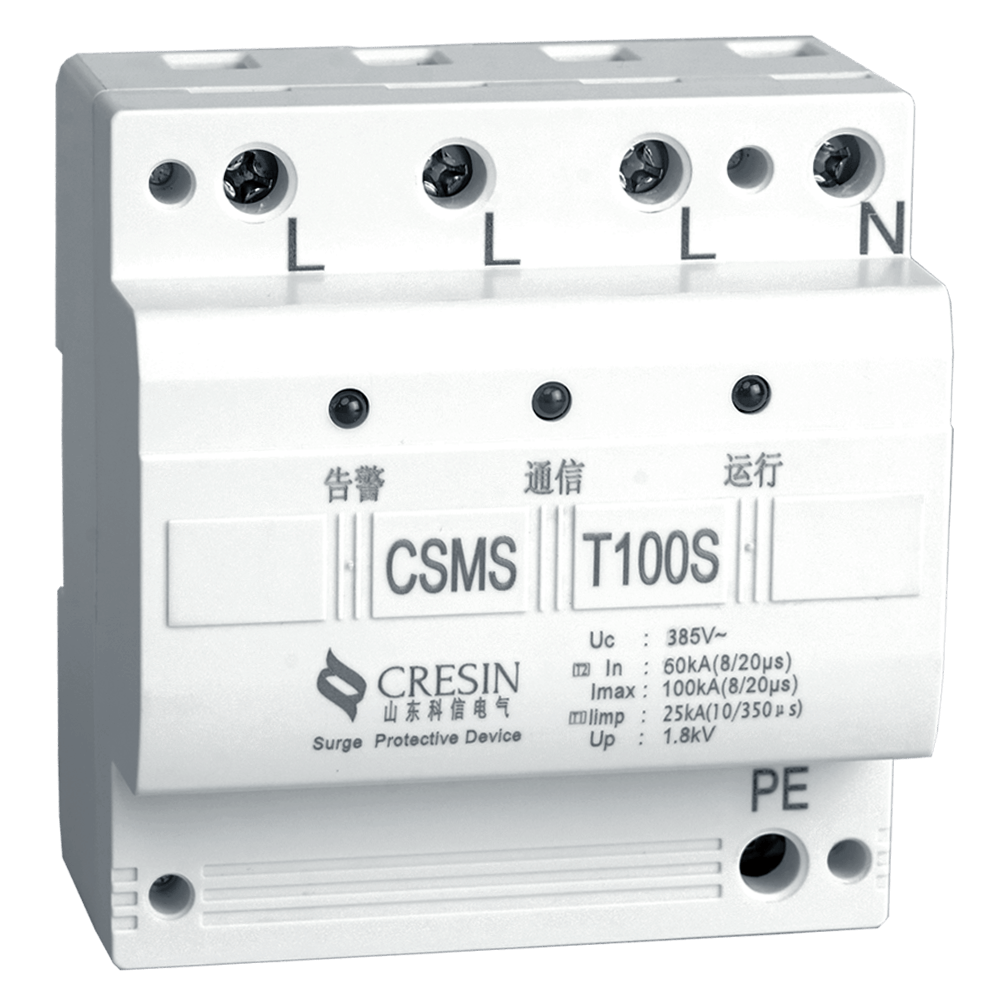

CSMS-T100S型智能浪涌保护器是依据GB18802.1、IEC61643-1防雷标准设计，在电力行业内首次提出智能浪涌概念且实现产业化的产品。适用交流50Hz，220v/380v等供电系统，每个模块的冲击放电电流Iimp达到25kA(10/350μs)，标称放电电流In达到60kA(8/20μs)，最大泄放电流Imax达到100kA(8/20μs)，通过国家专业检测机构的雷电防护T1级试验，适用于雷击风险较高地区（LPZ0B或LPZ0B与LPZ1交界区），应用于交流电源系统的一级防雷保护。通过防雷系统前、后级防雷器的配合，使雷电能逐级释放，达到保护配电电源及终端用电设备的目的。

适应用于电网智能JP柜、综合配电箱、电缆分支箱、汇流箱、低压成套柜、智能建筑、气象研究等领域。

产品特点

Product features

● 选用优质防雷元件，使用寿命长；

● 带有过流、过热温控脱扣装置，带有故障失效指示；

● 漏电流小、响应时间快、残压低；

● 35mm标准导轨安装，安装简单，维护方便；

● 全新的外观设计，在满足指标的情况下体积小巧，外形美观、安装方便，指示清晰；

● 采用独特的可靠性设计，装置稳定性好，抗干扰能力强，具备完善的自检功能；

● 采用高可靠性工业级元器件，设备出厂前做48小时高温老化，保证了产品的稳定性；

● 具有RS485总线串行通信口；提供Modbus等其他通讯规约；

● 提供脱扣状态指示、记录脱扣事件、雷击事件和模块劣化指示等功能；

● 具有事件顺序记录功能，掉电不丢失；

● 免费开发不同的通讯规约，满足各地域性通讯规约的差异；/p>

● 采用平台化设计，可实现同系列产品的无缝升级和扩展。平台化的构筑体系，开放性、可扩充性、可维护性好，功能强大且可配置。

安装说明

Installation instructions

一、建议在防雷模块前端串联熔断器或自动断路器；

二、安装时请根据接线示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线；485-红接485通信红线，485-黑接485通信黑线；

三、安装时必须切断电源，严禁带电操作，连接导线必须符合要求，接线尽量短；

四、当告警灯指示红色时，表示防雷器已经失效，应及时更换新的产品；

五、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。

产品尺寸图

Product size


技术指标	SPD型号	CSMS-T100S
	额定电压Un	220v/380v
	最大持续工作电压Uc	385v/440v
	冲击放电电流Iimp（10/350μs）	25kA
	标称放电电流In(8/20μs)	60kA
	最大放电电流Imax(8/20μs)	100kA
	保护水平Up	≤1.8kV
	响应时间	≤25ns
	漏电流	≤10μA
	保护模式	L/N-PE；L-N N-PE
	设计标准	GB18802.1
接口	接入导线截面	25 mm2
	接入接地线导线截面	35 mm2
	接线方式	端子接线
	遥信接点	NC 常闭，COM 公共端，NO常开
	脱离器动作指示	有（红灯亮指示脱扣）
	极数	1P、2P、3P、4P

电源	适用电源	AC220v/380v
电源	电源系统	TN-S/三相五线

机械特性	外壳材料	阻燃性塑料外壳
	尺寸(W×H×D)	115x107x73（mm）
	安装方式	35mm标准导轨安装

工作环境	操作温度	-40℃~+80℃
	存储温度	-40℃~+80℃
	相对湿度	5～95%（无凝露）
	防护等级	IP20
	海拔高度	不超过3000m

保质期	产品保质期	3年

CSMS-T100 AC385-4P浪涌保护器说明书

2018-11-08

CSMS-T100 系列保护器( 电涌保护器) 是依据 GB18802.1 、IEC61643-1 防雷标准设计，适用交流50Hz ， 220v/380v 及以下的 TN-S 、 TN-C-S 、 TT 、 IT 等供电系统，标称放电电流 In 达到 60kA(8/20μs)，最大泄放电流 Imax 达到 100kA(8/20μs)，冲击放电电流 Iimp 达到 25kA(10/350μs)，通过国家专业检测机构的雷电防护 I 类试验，适用于雷击风险较高地区，应用于交流电源系统的一级防雷保护。
